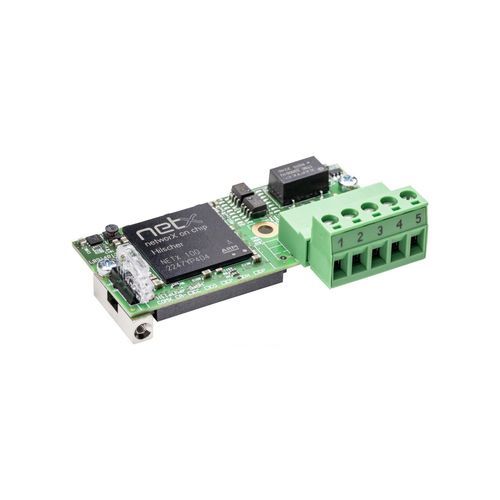

Коммуникационный модуль DeviceNet COMX 100CA-DN

для программируемого автоматапрограммируемыйконтролируемый микропроцессором

Описание

• Коммуникационный модуль с двойной портовой памятью (Dual‑Port‑Memory) для DeviceNet; гибкий коммуникационный модуль для автоматизации.
• Универсальный интерфейс DeviceNet (Master или Slave) с сетевым разъемом на плате.
• Master или slave на одном и том же аппаратном обеспечении; готов к использованию благодаря предустановленной прошивке.
• Подключение хоста через Dual‑Port‑Memory (доступ через шину 8/16 бит или быстрый SPI 50 MHz).

Данные о продукте
Коммуникационный модуль comX предназначен для интеграции в устройства автоматизации с целью обеспечения приводов, контроллеров роботов, ПЛК и т.д. сетевым интерфейсом. Коммуникационные задачи выполняются автономно в модуле, независимо от процессора целевого устройства. comX поддерживает ведущие протоколы реального времени как в режиме Master, так и Slave и удовлетворяет сетевым требованиям в одном модуле. Коммуникационный протокол можно изменить, загрузив соответствующую прошивку и лицензию программного обеспечения для master. Благодаря сетевому контроллеру Hilscher netX обеспечивается гарантия поставки на 10 лет.

Ключевые моменты

• Универсальный интерфейс DeviceNet (Master или Slave) с сетевым разъемом на плате
• Master или slave на одном аппаратном обеспечении
• Предустановленная прошивка — готово к использованию
• Подключение хоста через Dual‑Port‑Memory (шина 8/16 бит или SPI 50 MHz)

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Технические данные (фрагмент — таблица)
COMX 100CA-DN | Parameter | Value
Продукт – Номер детали | 1531.510
Продукт – Краткое описание | Communication Module DeviceNet
Контроллер связи | netX – netX 100
Встроенная память – RAM | 8 MB SDRAM
Встроенная память – FLASH | 4 MB serial Flash
Питание – Напряжение питания | +3.3 V DC ± 5 %
Питание – Типичный/максимальный ток | ок. 440 mA / 470 mA (при 3.3 V)
Питание – Типич. потребляемая мощность | ок. 1.5 … 1.6 W
Разъем питания | через разъем системной шины X1
Системный интерфейс – Тип | Параллельный интерфейс Dual‑Port‑Memory
Системный интерфейс – Разъем | 50‑контактный SMT разъем, Socket
Системный интерфейс – Шаг контактов | 1.27 mm
Системный интерфейс – Размер Dual‑Port‑Memory | 16 KByte
Системный интерфейс – Разрядность данных | 8/16 bit
Интерфейс связи – Стандарт | DeviceNet
Интерфейс связи – Тип | ISO-11898, согласно спецификации DeviceNet, без потенциала
Интерфейс связи – Разъем | COMBICON разъем, 5‑контактный
Диагностический интерфейс – Тип | UART или USB
Диагностический интерфейс – Разъем | Сигнал на интерфейсе хоста (доступно только при интеграции в систему хоста)
Индикация – LED | SYS Состояние системы (зелёный: RUN, жёлтый: RDY); MNS Состояние сети модуля (зелёный: MS, красный: NS)
Окружение – Температура окружающей среды (работа) | -20 °C … +65 °C (поток воздуха при измерении: 0.5 m/s)
Окружение – Температура окружающей среды (хранение) | -40 °C … +85 °C
Окружение – Диапазон влажности | 10 % … 95 % относит. влажности (без конденсации)
Устройство – Размеры (L x W x H) | 70 mm x 30 mm x 21.5 mm
Устройство – Вес | ок. 35 g … 40 g
Устройство – Крепление | с помощью навинчиваемых металлических болтов, согласно comX Design Guide
Конфигурация | Программное обеспечение конфигурации: SYCON.net
Соответствие | RoHS: yes; Маркировка CE: yes; Маркировка UKCA: yes
EMC – Излучение | EN 61000-6-4 / BS EN 61000-6-4
EMC – Помехоустойчивость | EN 61000-6-2 / BS EN 61000-6-2
EMC – ESD (воздух) | EN 61000-4-2: ± 8 kV, Критерий B
EMC – ESD (контакт) | EN 61000-4-2: ± 4 kV, Критерий B
EMC – Burst (линии связи & питание DeviceNet) | EN 61000-4-4: ± 2 kV, Критерий B (без экрана)
EMC – Surge (связь & питание DeviceNet) | EN 61000-4-5: до 1 kV (разные конфигурации), Критерий B

Технические характеристики

• Модель: COMX 100CA-DN
• Brand: Hilscher
• Номер детали: 1531.510
• Контроллер: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Размер Dual‑Port‑Memory: 16 KByte; Разрядность: 8/16 bit
• Интерфейсы хоста: Параллельная Dual‑Port‑Memory (50‑контактный SMT socket), быстрый 50 MHz SPI или шина 8/16 bit
• Питание: +3.3 V DC ±5 %; тип. ток ~440 mA; тип. мощность ~1.5–1.6 W
• Интерфейс DeviceNet: ISO-11898 соответствие, COMBICON 5‑контактный разъем (без потенциала)
• Диагностика: UART или USB сигнал на интерфейсе хоста (если интегрировано)
• LED: SYS (RUN/RDY), MNS (MS/NS)
• Рабочая температура: -20 °C … +65 °C; Хранение: -40 °C … +85 °C
• Влажность: 10–95 % без конденсации
• Размеры: 70 x 30 x 21.5 mm; Вес: ~35–40 g
• Крепление: навинчиваемые металлические болты согласно comX Design Guide
• Инструмент конфигурации: SYCON.net
• Соответствие: RoHS, CE, UKCA; стандарты EMI/EMC и спецификации ESD/Burst/Surge как указано выше
