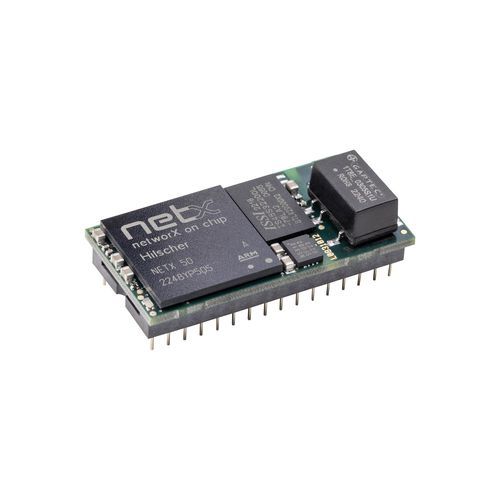

Коммуникационный модуль CANopen NIC 50-COS

ModBUS RTUUART2 порта

Обзор
Компактная коммуникационная микросхема DIL-32 для простых полевых устройств, обеспечивает роль CANopen-ведомого и последовательные хост-интерфейсы (SPI, UART/Modbus RTU).

Ключевые особенности

• Малый single-chip модуль в корпусе DIL-32, подходит для экономичных полевых устройств
• Подключение хоста по SPI или UART с поддержкой Modbus RTU
• Интегрированный интерфейс CANopen-ведомого с логикой шины
• Прямая привязка I/O через внешний синхронный сдвиговый регистр
• Единый аппаратный дизайн, применимый в разных сетях при смене прошивки (на базе netX)
• Интегрированный 2-портовый коммутатор и хаб

Описание
netIC NIC 50-COS — решение для ведомых устройств с низкой пропускной способностью данных, таких как сканеры штрихкодов, системы идентификации, клапанные острова или I/O-модули. Обеспечивает последовательный хост-интерфейс (UART или SPI) для устройств без собственного хост-процессора и реализует Modbus RTU как последовательный протокол.

Выполненный как полный single-chip модуль в корпусе DIL-32, netIC основан на сетевом контроллере Hilscher netX и содержит все компоненты, необходимые для интерфейсов fieldbus или Real-Time Ethernet, включая интегрированный 2-портовый коммутатор и хаб. Смена прошивки позволяет использовать один и тот же аппарат для разных систем связи.

При управлении внешним синхронным сдвиговым регистром в качестве цифровых I/O простые приложения могут работать без выделенного хост-процессора, передавая полезные данные через последовательный интерфейс.

Благодаря технологии netX от Hilscher предоставляется гарантия долгосрочных поставок.

Поддерживаемые протоколы

• Modbus RTU Slave
• Modbus RTU Master
• CANopen Slave

Информация для заказа
Название продукта | Номер детали | Краткое описание
NIC 50-COS | 1541.540/COS | DIL-32 коммуникационная микросхема - CANopen Slave

Технические характеристики

• Модель: NIC 50-COS
• Корпус: DIL-32 коммуникационная микросхема
• Хост-интерфейсы: SPI, UART (Modbus RTU)
• Fieldbus-интерфейс: CANopen-ведомый с логикой шины
• Прямой I/O через внешний синхронный сдвиговый регистр
• Конфигурируется прошивкой для нескольких сетей (на базе netX)
• Интегрированный 2-портовый коммутатор и хаб
• Гарантия долгосрочных поставок (технология netX)
• Номер детали: 1541.540/COS
