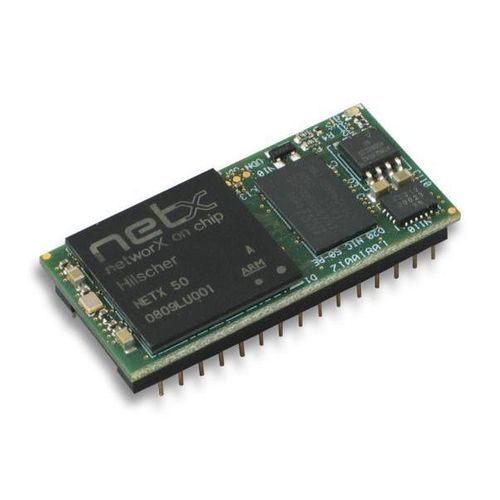

Коммуникационный модуль полевая шина NIC 50-RE

EtherCATPowerlinkModbus

Обзор продукта
NIC 50-RE — это коммуникационная ИС в исполнении DIL-32 single-chip, разработанная как ведомое устройство Real-Time Ethernet для недорогих полевых устройств. Обеспечивает компактное сетевое подключение периферии, такой как сканеры штрихкодов, системы идентификации, распределители клапанов и I/O-блоки, через серийные хост-интерфейсы (UART, SPI). Основанный на сетевом контроллере Hilscher netX, модуль включает интерфейс Real-Time Ethernet/Fieldbus с интегрированным 2-портовым коммутатором и хабом. Одна аппаратная платформа может обслуживать несколько систем связи за счёт загрузки различных прошивок; полезные данные приложения передаются через простые команды чтения/записи по серийным интерфейсам. Modbus RTU реализован как серийный протокол, а прямое управление I/O через внешние сдвиговые регистры позволяет простые приложения без хост-процессора. Гарантируется 10-летняя поставка благодаря технологии netX.

Ключевые особенности

• DIL-32 коммуникационная ИС для экономичных полевых устройств
• Подключение хоста через UART или SPI с Modbus RTU
• Одна аппаратная платформа для нескольких Real-Time Ethernet систем (выбор прошивки)
• Прямая передача данных I/O через внешний сдвиговой регистр (синхронная серийная связь)
• Единые интерфейсы упрощают повторное использование конструкции между сетями
• Обновление прошивки через встроенный веб-сервер

Поддерживаемые протоколы

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Информация для заказа (таблица)
Наименование продукта | Номер партии | Краткое описание
NIC 50-RE | 1541.100/ECS | DIL-32 коммуникационная ИС - ведомое устройство Real-Time Ethernet

Технические характеристики

• Модель: NIC 50-RE
• Бренд: Hilscher
• Форм-фактор: DIL-32 коммуникационная ИС
• Основано на: сетевой контроллер Hilscher netX (single-chip модуль)
• Хост-интерфейсы: UART, SPI (серийные)
• Поддерживаемый серийный протокол: Modbus RTU
• Интегрированные компоненты: интерфейс Real-Time Ethernet / Fieldbus с интегрированным 2-портовым коммутатором и хабом
• Прямой I/O: через внешний сдвиговой регистр (синхронное серийное управление I/O)
• Прошивка: взаимозаменяемая для поддержки нескольких Real-Time Ethernet систем; обновление прошивки через встроенный веб-сервер
• Поддерживаемые протоколы: Modbus RTU Slave/Master, VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP Server/Client, EtherNet/IP Adapter, EtherCAT Slave
• Номер партии (код заказа): 1541.100/ECS
• Гарантия поставки: 10 лет гарантии поставки (благодаря технологии netX)
