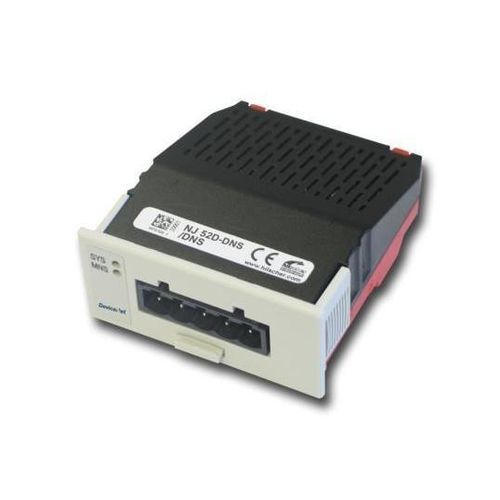

Блок интерфейса DeviceNet NJ 52D-DNS

USBPCI

Обзор
NJ 52D-DNS — сменный модуль netJACK в закрытом корпусе IP40, разработанный для безинструментальной установки в цепочке поставки. Обеспечивает интерфейс DeviceNet Slave и подключение к хосту через параллельную двухпортовую память или быструю последовательную SPI‑шину. Функционально совместим с NJ 10D-DNS.

Ключевые особенности

• Универсальный интерфейс DeviceNet Slave в закрытом корпусе IP40
• Подключение к хосту через двухпортовую память или SPI
• Бесинструментальная штекерная установка в фрезерованной посадочной и фиксирующих скобах
• Не требуются дополнительные крепёжные элементы
• Функционально совместим с NJ 10D-DNS

Описание
Сменный модуль NJ 52D-DNS (netJACK) ориентирован на встроенные решения и высокопроизводительные хост‑системы. Доступны варианты с параллельной двухпортовой памятью или высокоскоростным SPI Slave (режим 3, до 50 MHz). Компактный закрытый модуль IP40 использует контактные участки и вырезы на плате‑носителе для разъёма и монтажных направляющих, что позволяет быстро монтировать модуль без дополнительных деталей. netJACK обеспечивает широкий набор коммуникационных решений (например, приводы, HMI, системы идентификации) и поддерживает дополнительные клиентские функции (soft‑PLC, визуализация или пользовательские приложения). Предлагаются услуги проектирования и производства для специфичных требований заказчика. Гарантируется поставка в течение 10 лет благодаря сетевому контроллеру Hilscher netX.

Протоколы

• DeviceNet Slave

Технические характеристики

• Номер детали: 1672.520
• Краткое описание: сменный модуль SPI - DeviceNet Slave
• Контроллер связи: netX 52
• Встроенная память: RAM 8 MB SDRAM; FLASH 4 MB серийная Flash EPROM
• Питание: +3.3 V ± 5 % DC
• Типичный/максимальный ток: 405 mA / 470 mA
• Типичное потребление: 1.55 W
• Системный интерфейс — тип шины: параллельная или последовательная двухпортовая память
• Тип разъёма (хост): 60‑контактный разъём (SAMTEC FSI-130-03-G-D-AB)
• Шаг контакта / ширина контакта: 0.45 mm / 0.55 mm
• Размер двухпортовой памяти: 64 KByte (16 адресных линий), 8 KByte используются прошивкой (13 адресных линий, младшие 8 KByte)
• Ширина доступа к данным DPM: 8/16 bit
• Последовательный интерфейс двухпортовой памяти: SPI Slave, режим 3
• SPI скорость: макс. 50 MHz
• Интерфейс связи (протокол): DeviceNet Slave
• Тип интерфейса DeviceNet: ISO 11898, без потенциалов
• Разъём DeviceNet: гнездо COMBICON, 5 контактов
• Диагностический интерфейс: USB или UART (сигнал на интерфейсе хоста; доступен только при интеграции в хост‑систему)
• Индикаторы: SYS (состояние системы) зелёный: RUN, жёлтый: RDY; MNS (состояние сети модуля) зелёный: MS, красный: NS
• Рабочая температура окружающей среды: -25 °C … +70 °C
• Температура хранения: -40 °C … +85 °C
• Высота над уровнем моря: 0 m … 2000 m
• Габариты (Д x Ш x В): Длина: 68.2 mm / 60 mm (с / без DSUB‑гнезда); Ширина: 53.4 mm (лицевая панель) / 50.4 mm (корпус); Высота: 25.2 mm (лицевая панель) / 19.2 mm (корпус)
• Вес: ок. 33 g
• Корпус: закрытый модуль
• Класс защиты: IP40
• Крепление / установка: через фрезерованные монтажные отверстия на плате‑носителе и фиксирующие скобы. Дополнительные крепёжные элементы не требуются.
• Циклы монтажа/выснямивания: макс. 10
• Программное обеспечение конфигурации: SYCON.net
• Соответствие: RoHS: да; REACH: да
• UL сертификация: тип UL: cURus; файл UL: E334100
• EMC / соответствие: CE: да; UKCA: да
• Стандарт эмиссии: EN 55011 / BS EN 55011
• Стандарт помехоустойчивости: EN 61131-2 / BS EN 61131-2
• Испытания: Удар: EN60068-2-27 Ea; Вибрация: EN60068-2-6 Fc
