Оценочная плата NICEB-RE

Обзор продукта

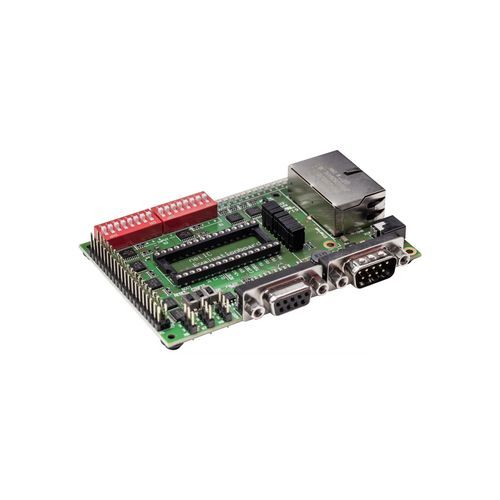

NICEB-RE — это плата оценки, реализующая однокристальный модуль netIC в корпусе DIL-32. Она предоставляет ведомое (slave) решение для простых полевых устройств с низкой пропускной способностью данных (например, считыватели штрихкодов, системы идентификации, коллекторы клапанов, блоки ввода/вывода) и поддерживает оценку нескольких протоколов Real-Time Ethernet и полевых шин. Плата поставляется с прошивками, инструментами и технической документацией для оценки.

Ключевые характеристики

• Платформа оценки технологии netIC
• Одна плата для нескольких систем Real-Time Ethernet
• Включает актуальные образы прошивок netIC для поддерживаемых протоколов
• Поставляется с инструментами и технической документацией для оценки

Функциональное описание
netIC — компактный однокристальный коммуникационный модуль на базе сетевого контроллера Hilscher netX в корпусе DIL-32. Он интегрирует 2-портовый коммутатор и концентратор и реализует интерфейсы полевых шин/Real-Time Ethernet. Загрузка различных образов прошивки позволяет одному netIC работать в нескольких коммуникационных системах. Для простых полевых устройств последовательные хост-интерфейсы (UART и SPI) передают полезные данные с помощью простых команд чтения/записи; как последовательный протокол реализован Modbus RTU. Синхронные сдвиговые регистры позволяют управлять цифровыми входами/выходами без отдельного хост-процессора. За счет контроллера netX действует 10-летняя гарантия поставок.

Информация для заказа (таблица)
Наименование продукта | Номер изделия | Краткое описание
NICEB-RE | 1540.000 | netIC Evaluation Board - Real-Time-Ethernet slave

Загрузки (доступно)
Для оценки доступны программное обеспечение и техническая документация. Доступные документы включают Embedded Modules (Infosheet), Compact Communication Modules (Datasheet), Embedded Module (Infoblatt), Kompakte Kommunikationsmodule (Datenblatt) и Compact Communication Modules (データシート).

Поддерживаемые протоколы

• Modbus RTU ведомый
• Modbus RTU ведущий
• VARAN Client
• Sercos ведомый
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• EtherNet/IP Adapter
• EtherCAT ведомый

Технические характеристики

• Форм-фактор: коммуникационный ИС DIL-32 (плата оценки доступна)
• Основано на сетевом контроллере Hilscher netX (однокристальный модуль netIC)
• Интегрированный 2-портовый коммутатор и концентратор
• Хост-интерфейсы: UART и SPI (последовательные)
• Поддерживает несколько протоколов Real-Time Ethernet и полевых шин через прошивку
• Реализованный последовательный протокол: Modbus RTU
• Подходит для простых ведомых полевых устройств (считыватели штрихкодов, ID-системы, коллекторы клапанов, блоки I/O)
• Обеспечивает работу без отдельного хост-процессора для простых приложений (управление через синхронные сдвиговые регистры)
• Включает актуальные firmwarе netIC для всех протоколов
• 10-летняя гарантия поставки
• Номер детали платы: 1540.000
