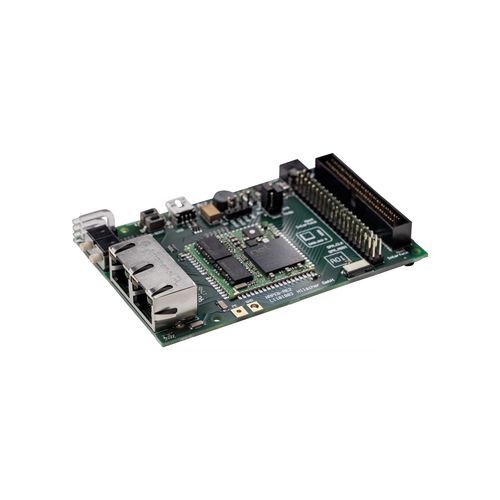

Оценочная плата NRPEB 52-RE

Описание
Плата оценки netRAPID 52 NRPEB 52-RE представляет собой быстрый и безопасный вариант вместо самостоятельной разработки интерфейса слейв для Real‑Time Ethernet. Набор основан на компактном чип‑кэрриере netX размером 32 x 32 мм (формат «марки»), который можно припаять к хост‑системе вручную или в SMD‑производстве. На кэрриере установлены Ethernet‑трансформаторы, SQI‑Flash и мультипротокольный чип netX; стек протоколов выполняется во внутренней RAM netX. Хост‑оборудование требует лишь сетевые разъемы, светодиоды и переключатели адреса; достаточно простой двухслойной печатной платы. Разработка приложения выполняется через netRAPID API. Для полной функциональности требуется единоразовая покупка лицензионной прошивки и её загрузка в процессе производства.

Ключевые моменты

• Простая оценка технологии netRAPID
• В комплекте ограниченная версия прошивки для слейва Real‑Time Ethernet
• Включает 3 чип‑кэрриера NRP 52‑RE для первых прототипов
• Включает все инструменты и документацию для оценки
• Один аппаратный модуль для нескольких систем Real‑Time Ethernet

Поддерживаемые протоколы

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Информация для заказа
Наименование продукта | Номер детали | Краткое описание
NRPEB 52-RE | 7600.200 | netRAPID 52 Evaluation Board - Real-Time Ethernet

Технические характеристики

• Модель: NRPEB 52-RE (netRAPID 52 Evaluation Board)
• Комплект оценки включает: плату оценки, ограниченную версию прошивки для Real‑Time Ethernet, 3 чип‑кэрриера NRP 52‑RE, инструменты и документацию
• Размер чип‑кэрриера (netX stamp): 32 x 32 мм
• Встроенные компоненты: Ethernet‑трансформаторы, SQI‑Flash, мультипротокольный чип netX
• Выполнение стека протоколов: в внутренней RAM netX
• Требования к хосту: сетевые разъемы, светодиоды, переключатели адреса; достаточно простой двухслойной платы
• Разработка приложений: через netRAPID API
• Прошивка: для полной функциональности требуется покупка и загрузка лицензионной прошивки при производстве
• Поддерживаемые системы Real‑Time Ethernet: см. список поддерживаемых протоколов
• Номер детали: 7600.200
