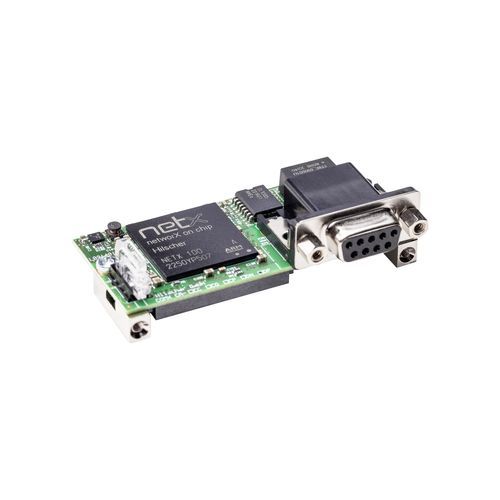

Коммуникационный модуль RS-485 COMX 100CA-DP

PROFIBUSPROFIBUS-DPпрограммируемый

Обзор
Hilscher COMX 100CA-DP — компактный коммуникационный модуль для встраивания в автоматизированные устройства (частотные приводы, контроллеры роботов, ПЛК и т.д.), предоставляющий сетевой интерфейс PROFIBUS DP / PROFIBUS MPI. Коммуникационные задачи выполняются автономно в модуле, независимо от процессора хоста. Процессные данные обмениваются через Dual‑Port Memory, доступную по параллельному шине 8/16 бит или по быстрой SPI‑шине 50 MHz. Модуль основан на сетевом контроллере netX и характеризуется долгосрочной поставкой от Hilscher.

Основные характеристики

• Универсальный интерфейс PROFIBUS DP / PROFIBUS MPI (Master или Slave) с сетевым разъёмом на плате
• Одинаковое аппаратное обеспечение для режимов master и slave
• Готов к использованию благодаря предустановленной прошивке
• Доступ хоста через Dual‑Port Memory для быстрого обмена процессными данными

Описание продукта
Модуль автономно обрабатывает связь и поддерживает обмен процессными данными через Dual‑Port Memory. Интеграция осуществляется через SMT‑сокет на 50 контактов (шаг 1.27 мм). Диагностические сигналы (UART или USB) могут быть выведены на интерфейс хоста, если это предусмотрено хост‑системой. Светодиоды отображают состояние системы и связи. Поведение протокола может изменяться загрузкой соответствующей прошивки; для прошивки master требуется лицензия на ПО. Продукт поставляется с предустановленной прошивкой для немедленного ввода в эксплуатацию.

Поддерживаемые протоколы

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Технические данные (таблица)
Product / Part number: 1531.410
Краткое описание: Communication Module PROFIBUS
Контроллер связи / netX: netX 100
Встроенная память / RAM: 8 MB SDRAM
Встроенная память / FLASH: 4 MB serial Flash
Питание / Напряжение питания: +3.3 V DC ±5 %
Питание / Типичный/максимальный ток: approx. 430 mA / 460 mA (при 3.3 V)
Питание / Типичное потребление энергии: approx. 1.5 … 1.6 W
Разъём питания: через системный шинный разъём X1
Системный интерфейс / Тип: Параллельный интерфейс Dual‑port memory
Системный интерфейс / Разъём: 50‑контактный SMT‑разъём, гнездо
Системный интерфейс / Шаг контактов: 1.27 mm
Системный интерфейс / Размер Dual‑port memory: 16 KByte
Системный интерфейс / Ширина данных: 8/16 bit
Интерфейс связи / Стандарт связи: PROFIBUS
Интерфейс связи / Тип интерфейса: RS-485, без потенциала
Интерфейс связи / Разъём: D‑Sub, гнездо, 9‑контактный
Диагностический интерфейс / Тип: UART или USB (сигнал на интерфейсе хоста; доступен только если интегрирован в хост‑систему)
Индикаторы / LED: SYS Состояние системы (зелёный: RUN, жёлтый: RDY); COM Состояние связи (зелёный: STA, красный: ERR)
Окружающая среда / Температура окружающей среды при эксплуатации: -20 °C … +65 °C (воздушный поток при измерении: 0.5 m/s)
Окружающая среда / Температура хранения: -40 °C … +85 °C
Окружающая среда / Диапазон влажности: 10 % … 95 % относительной влажности (без конденсации)
Устройство / Габариты (Д x Ш x В): 70 mm x 30 mm x 21.5 mm
Устройство / Вес: approx. 35 g … 40 g
Устройство / Крепление: с помощью навинчиваемых металлических болтов, согласно comX Design Guide
Конфигурация / Программное обеспечение для конфигурации: SYCON.net
Соответствие: RoHS: yes
Соответствие директивам EMC / Маркировка CE: yes; Маркировка UKCA: yes
EMC / Эмиссия: EN 61000-6-4 / BS EN 61000-6-4
EMC / Стойкость: EN 61000-6-2 / BS EN 61000-6-2
EMC / ESD (воздушный разряд): EN 61000-4-2: ± 10 kV, Критерий A
EMC / ESD (контактный разряд): EN 61000-4-2: ± 6 kV, Критерий A
EMC / Быстрые транзиенты (Burst): EN 61000-4-4: ± 2 kV, Критерий A (линии связи, экранированные)
EMC / Импульс (линии связи/данных): EN 61000-4-5: 1 kV, Критерий A (линии связи, экранированные)

Характеристики / технические спецификации

• Модель: COMX 100CA-DP
• Производитель / Бренд: Hilscher
• Номер детали (информация для заказа): 1531.410 / версия для заказа: 1531.410/DPM
• Контроллер: netX 100 (Hilscher)
• Память: 8 MB SDRAM; 4 MB serial Flash; Dual‑port memory 16 KByte
• Интерфейс хоста: Параллельная Dual‑port memory (8/16 bit) через 50‑контактный SMT‑разъём, шаг 1.27 mm
• Диагностика: UART или USB сигнал на интерфейсе хоста (если интегрирован)
• Сетевой интерфейс: PROFIBUS (RS-485 без потенциала), D‑Sub 9‑контактный
• Питание: +3.3 V DC ±5 %, типичный ток approx. 430 mA, типичная мощность 1.5–1.6 W
• Рабочая температура: -20 °C до +65 °C (при указанном воздушном потоке)
• Температура хранения: -40 °C до +85 °C
• Относительная влажность: 10 % – 95 % (без конденсации)
• Габариты: 70 x 30 x 21.5 mm; Вес: approx. 35–40 g
• Крепление: навинчиваемые металлические болты согласно comX Design Guide
• Инструмент настройки: SYCON.net
• Нормативы / EMC: CE, UKCA; соответствует перечисленным стандартам EN/BS EN
