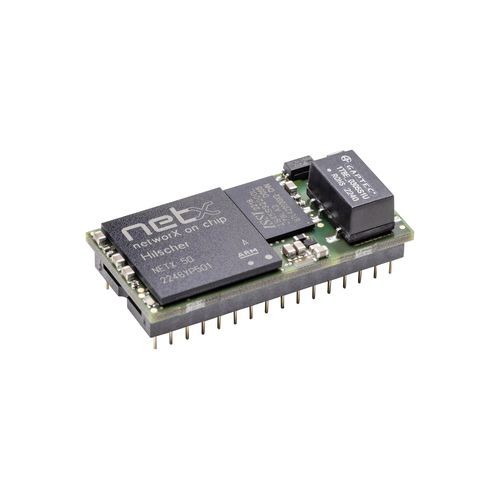

Последовательный коммуникационный модуль NIC 50-DNS

ModbusDeviceNetEthernet

Краткое описание продукта
Компактный коммуникационный ИС в корпусе DIL-32, разработанный как ведомое устройство DeviceNet для простых полевых устройств без хост-процессора. На базе сетевого контроллера Hilscher netX netIC интегрирует функции интерфейса fieldbus/Real-Time Ethernet, включая встроенный 2-портовый коммутатор и хаб.

Ключевые отличия

• Компактный форм-фактор DIL-32 для экономичной интеграции
• Подключение к хосту через UART или SPI с поддержкой Modbus RTU
• Интерфейс DeviceNet-ведомого устройства с встроенной логикой шины
• Прямая передача данных I/O через внешний сдвиговый регистр (синхронный последовательный интерфейс)
• Возможность мультипротокола за счёт смены прошивки (один netIC для нескольких сетей)

Описание
NIC 50-DNS представляет собой полное одночиповое решение для связи полевых устройств с низкой пропускной способностью данных и без собственного хост-CPU. Типичные применения: сканеры штрихкодов, системы идентификации, коллекторы клапанов и блоки ввода/вывода. Модуль предоставляет простые команды чтения/записи по UART или SPI; Modbus RTU реализован как последовательный протокол, что упрощает интеграцию в устройства без хоста. Традиционные сдвиговые регистры могут управляться как цифровые I/O через синхронный последовательный интерфейс, устраняя необходимость в хост-процессоре для базовых применений. Контроллер netX обеспечивает широкую поддержку протоколов и стабильное сетевое поведение.

Поддерживаемые протоколы

• Modbus RTU Slave
• Modbus RTU Master
• DeviceNet Slave

Информация для заказа
Наименование продукта — Номер детали — Краткое описание
NIC 50-DNS — 1541.520/DNS — DIL-32 коммуникационный ИС - ведомое устройство DeviceNet

Технические характеристики

• Модель: NIC 50-DNS
• Номер детали: 1541.520/DNS
• Корпус: DIL-32 коммуникационный ИС (компактный DIL-32)
• Назначение: DeviceNet-ведомое устройство для простых полевых устройств без хост-процессора
• Хост-интерфейсы: UART и SPI (Modbus RTU)
• Поддержка последовательных протоколов: Modbus RTU (Master и Slave)
• Шинный интерфейс: DeviceNet-ведомый включая логику шины
• Подключение I/O: прямая передача данных I/O через внешний сдвиговый регистр (синхронный последовательный интерфейс)
• На базе сетевого контроллера Hilscher netX с интегрированным 2-портовым коммутатором и хабом
• Возможность мультипротокола путем смены прошивки
• Гарантия поставки: 10 лет гарантии поставки
• Примечание по конструкции: единая конструкция для всех сетей благодаря унифицированным интерфейсам
