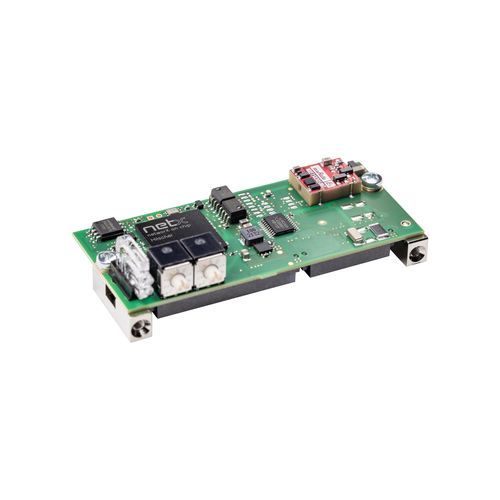

Коммуникационный модуль USB COMX 52CN-COS

последовательныйCANopenCAN Bus

Обзор
COMX 52CN-COS — компактный коммуникационный модуль для интеграции в оборудование автоматизации, обеспечивающий сетевой интерфейс CANopen в режиме Slave. Модуль выполняет коммуникационные задачи автономно, независимо от процессора хоста, и обменивается данными процесса через двухпортовую память или высокоскоростной SPI-интерфейс 50 MHz. Протокол связи можно изменить загрузкой соответствующей прошивки; для режима Master требуется лицензия. Модуль построен на сетевом контроллере netX 52, что обеспечивает долгосрочную поставку.

Ключевые особенности

• Универсальный интерфейс CANopen Slave с сетевым подключением к материнской плате
• Гибкое размещение сетевого разъёма для удобства монтажа
• Подключение хоста через параллельную/серийную двухпортовую память или SPI Slave (режим 3)
• Функционально совместимая замена для comX 10CN-COS

Поддерживаемые протоколы

• CANopen Slave

Технические характеристики

• Артикул: 1582.540
• Краткое описание: Communication Module CANopen Slave
• Контроллер связи: netX 52
• Встроенная память: 4 MB последовательный Flash
• Номинальное напряжение питания: +3.3 V DC ± 5 %
• Типичный / максимальный ток: 380 mA / 400 mA (при 3.3 V)
• Типичное энергопотребление: ок. 1.3 W (при 3.3 V)
• Питание: через системный шлейфовый разъём X1
• Системный интерфейс: параллельный или серийный интерфейс двухпортовой памяти
• Разъём системного интерфейса: 50‑контактный SMT разъём, гнездо
• Шаг выводов: 1.27 mm
• Размер двухпортовой памяти: 16 KByte (младшие 8 KByte используются прошивкой)
• Разрядность данных: 8/16 bit
• Серийный интерфейс двухпортовой памяти: SPI Slave, режим 3
• Скорость SPI: макс. 50 MHz
• Стандарт связи: CANopen Slave
• Тип CAN-интерфейса: ISO-11898, без потенциала
• CAN-разъём: 30‑контактный SMT разъём, гнездо, шаг 1.27 mm, подходящий тип штекера SAMTEC TFM-115-02-S-D–A
• Диагностический интерфейс: UART или USB (сигнал на интерфейсе хоста, доступен только при интеграции в хост‑систему)
• Индикация: светодиодный индикатор; SYS состояние системы (зелёный: RUN, жёлтый: RDY), состояние CAN‑связи (зелёный: STA, красный: ERR)
• Органы управления: адрес сети с помощью 2 поворотных переключателей
• Диапазон рабочих температур: -20 °C … +70 °C (воздушный поток при измерении: 0,5 m/s)
• Диапазон температур хранения: -40 °C … +85 °C
• Диапазон влажности: 10 % … 95 % относительной влажности (без конденсации)
• Высота над уровнем моря: 0 … 2000 m
• Габариты (Д x Ш x В): 70 mm x 30 mm x 21.5 mm
• Вес: прибл. 35 g ... 40 g
• Крепление: с использованием навинчиваемых металлических болтов, согласно comX Design Guide
• Конфигурационное ПО: SYCON.net
• Соответствие: RoHS: да
• Соответствие директивам EMC: марк. CE: да; марк. UKCA: да
• Эмиссия EMC: EN 61000-6-4 / BS EN 61000-6-4
• Помехоустойчивость EMC: EN 61000-6-2 / BS EN 61000-6-2
• Электростатический разряд (ESD) по EN 61000-4-2 (контактный разряд): ± 6 kV, Критерий A
• Быстрые импульсные помехи (Burst) по EN 61000-4-4: ± 2 kV, Критерий A (линии связи, экранированные)
• Перенапряжение по EN 61000-4-5 (линии связи и данные): 1 kV, Критерий A (линии связи, экранированные)
