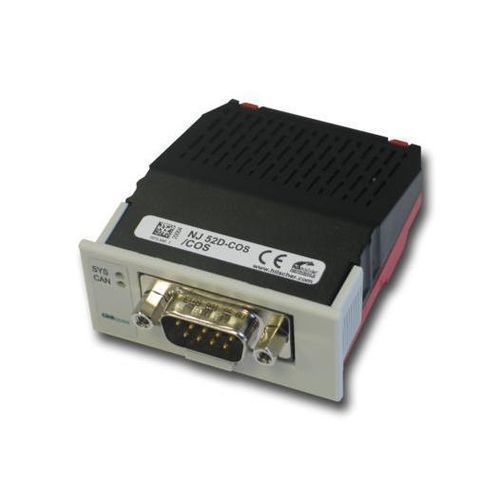

Блок интерфейса USB NJ 52D-COS

Sub-DCANopenPCI

Описание
PCI Express сменный модуль netJACK NJ 52D-COS обеспечивает интерфейс CANopen Slave в закрытом корпусе IP40. Предназначен для встроенных и промышленных применений, поддерживает подключение хоста через параллельную двухпортовую память или высокоскоростной последовательный SPI и может устанавливаться без инструментов через фрезерованные монтажные отверстия и фиксирующие скобы. Разъем и монтажные направляющие выполнены как контактные зоны/вырезы на несущей плате, что позволяет производить установку методом «plug-in» до отгрузки или конечным заказчиком.

Применение и функции

• Интерфейсное решение для приводов, HMI и систем идентификации
• Поддержка дополнительных функций: soft-PLC, визуализация и пользовательские приложения
• Доступны услуги разработки и производства под заказ
• Гарантия поставки 10 лет на основе сетевого контроллера Hilscher netX

Основные характеристики

• Универсальный интерфейс CANopen Slave в закрытом корпусе IP40
• Подключение хоста через двухпортовую память или SPI
• Простая установка plug-in без инструментов
• Нет необходимости в дополнительных компонентах для монтажа и подключения к несущей плате
• Функционально совместимая замена для NJ 10D-COS

Поддерживаемые протоколы

• CANopen Slave

Технические характеристики

• Артикул: 1672.540
• Краткое описание: Сменный модуль SPI - CANopen Slave
• Контроллер связи: netX 52
• Встроенная память: RAM 8 MB SDRAM; FLASH 4 MB серийный Flash EPROM
• Напряжение питания: +3.3 V ± 5 % DC
• Типичный/максимальный ток: 356 mA / 410 mA
• Типичное энергопотребление: 1.35 W
• Системный интерфейс: Параллельная или последовательная двухпортовая память
• Тип разъема: 60-контактный разъем (SAMTEC FSI-130-03-G-D-AB)
• Шаг контактов / ширина контакта: 0.45 mm / 0.55 mm
• Объем двухпортовой памяти: 64 KByte (16 адресных линий), из которых 8 KByte используется прошивкой (13 адресных линий, нижние 8 KByte)
• Ширина доступа к данным в Dual-Port Memory (DPM): 8/16 bit
• Серийный интерфейс dual-port памяти: SPI Slave, mode 3
• SPI Baud rate: Макс. 50 MHz
• Интерфейс / протокол связи: CANopen Slave
• Тип CAN интерфейса: ISO 11898, без потенциала
• CAN разъем: D-Sub вилка, 9-контактная (если реализовано на хосте)
• Диагностический интерфейс: USB или UART (сигнал на интерфейсе хоста; доступен только при интеграции в систему хоста)
• Индикаторы: SYS Состояние системы, зеленый: RUN, желтый: RDY; индикатор состояния CAN-связи
• Температура окружающей среды при эксплуатации: -25 °C … +70 °C
• Температура хранения: -40 °C … +85 °C
• Высота над уровнем моря: 0 m … 2000 m
• Габариты (Д x Ш x В): Длина: 68.2 mm / 60 mm (с / без DSUB разъема); Ширина: 53.4 mm (лицевая панель) / 50.4 mm (корпус); Высота: 25.2 mm (лицевая панель) / 19.2 mm (корпус)
• Вес: ок. 56 g
• Корпус: Закрытый модуль
• Класс защиты: IP40
• Крепление/Установка: Через фрезерованные монтажные отверстия в несущей плате и фиксирующие скобы; дополнительные монтажные аксессуары не требуются
• Циклы монтажа/снятия: макс. 10
• Программное обеспечение конфигурации: SYCON.net
• Соответствие: RoHS - да; REACH - да
• Сертификация UL: UL type cURus; UL файл: E334100
• Соответствие директивам ЭМС: CE - да; UKCA - да
• Эмиссия: EN 55011 / BS EN 55011
• Устойчивость к помехам: EN 61131-2 / BS EN 61131-2
• Испытания: Удар EN60068-2-27 Ea; Вибрация EN60068-2-6 Fc
