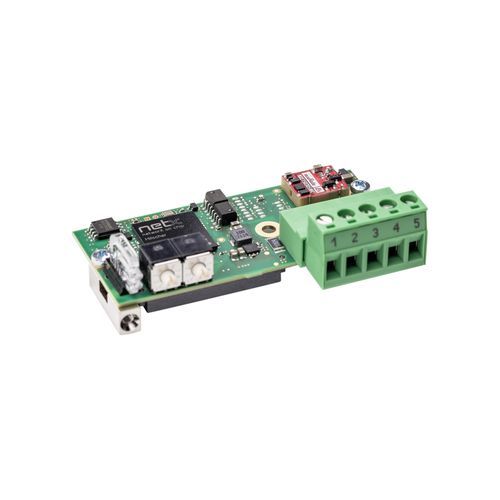

Коммуникационный модуль USB COMX 52CA-DNS

последовательныйDeviceNetEthernet

Обзор
Коммуникационный модуль COMX 52CA-DNS обеспечивает компактный сетевой интерфейс для оборудования автоматизации (приводы, контроллеры роботов, ПЛК). Обмен данными осуществляется автономно модулем и не зависит от процессора хоста. Процессные данные передаются через Dual‑Port Memory, доступную по параллельной шине 8/16 бит или по быстрому SPI-интерфейсу 50 MHz. Модуль работает как DeviceNet Slave и может быть перенастроен на другие протоколы путем загрузки прошивки и, при необходимости для мастер‑устройств, приобретения программной лицензии. При необходимости предусмотрены два Ethernet‑порта для линейной топологии. Контроллер Hilscher netX обеспечивает долгосрочную доступность продукта.

Ключевые особенности

• Универсальный интерфейс DeviceNet Slave с интегрированным сетевым разъемом
• Гибкое расположение сетевого разъема
• Соединение с хостом через Dual‑Port Memory (параллельно) или SPI (последовательно, до 50 MHz)
• Функционально совместимая замена comX 10CA-DNS

Поддерживаемые протоколы

• DeviceNet Slave

Технические характеристики

• Продукт / Модель: COMX 52CA-DNS
• Номер детали: 1581.520 (вариант заказа 1581.520/DNS)
• Краткое описание: Коммуникационный модуль — DeviceNet Slave
• Коммуникационный контроллер: netX (netX 52)
• Встроенная память: 4 MB серийный Flash
• Питание: +3.3 V DC ±5 %
• Типичный/макс. ток: 400 mA / 440 mA (при 3,3 V)
• Типич. потребляемая мощность: прибл. 1,3 W (при 3,3 V)
• Питание: через системный шлейфовой разъем X1
• Системный интерфейс: параллельный или последовательный интерфейс Dual‑Port Memory
• Системный разъем: 50‑контактный SMT разъем, гнездо
• Шаг контактов: 1,27 mm
• Объем Dual‑Port Memory: 16 KByte (нижние 8 KByte используются прошивкой)
• Ширина данных: 8/16 bit
• Последовательный интерфейс Dual‑Port Memory: SPI Slave, mode 3
• SPI скорость: макс. 50 MHz
• Стандарт связи: DeviceNet Slave (ISO‑11898, в соответствии со спецификацией DeviceNet, без потенциала)
• Сетевой разъем: COMBICON, 5‑контактный
• Диагностический интерфейс: UART или USB (сигнал на интерфейсе хоста; доступен только при интеграции в хост‑систему)
• Индикаторы LED: SYS (статус системы) зеленый: RUN, желтый: RDY; MNS (статус сети модуля) зеленый: MS, красный: NS
• Элементы управления: 2 поворотных переключателя для сетевого адреса
• Температура окружающей среды (работа): -20 °C … +70 °C (вентиляция при измерении: 0,5 m/s)
• Температура хранения: -40 °C … +85 °C
• Диапазон влажности: 10 % … 95 % относительной влажности (без конденсата)
• Высота над уровнем моря: 0 … 2000 m
• Габариты (Д x Ш x В): 70 mm x 30 mm x 21,5 mm
• Вес: прибл. 35 g … 40 g
• Монтаж: с использованием навинчиваемых металлических болтов, в соответствии с comX Design Guide
• Программное обеспечение конфигурации: SYCON.net
• Соответствие: RoHS: да
• Маркировка CE: да
• Маркировка UKCA: да
• Эмиссия: EN 61000-6-4 / BS EN 61000-6-4
• Помехозащищенность: EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2): ± 6 kV, Критерий A (контактный разряд)
• Burst (EN 61000-4-4): ± 2,2 kV, Критерий A (линии связи, экранированные)
• Surge (EN 61000-4-5): 1 kV, Критерий A (линии связи, экранированные)
