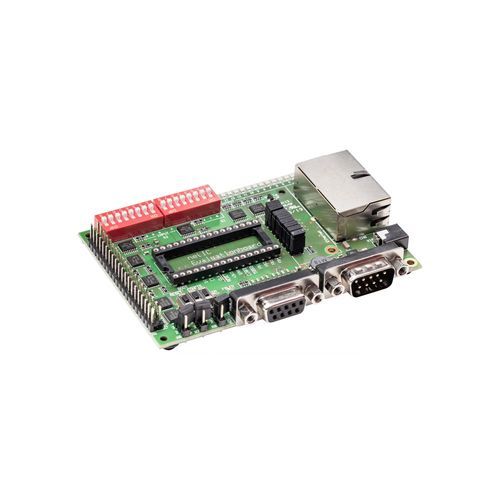

Оценочная плата NICEB-FB

Заголовок продукта
Плата оценки netIC - ведомый модуль CANopen, CC-Link, DeviceNet, PROFIBUS DP

Подзаголовок
Платформа оценки для ведомых устройств в полевых шинах и реальном Ethernet

Основные преимущества

• Одна плата для оценки технологии netIC в нескольких системах полевых шин
• Включает прошивку, инструменты и документацию, необходимые для оценки
• Меняемая прошивка позволяет использовать плату с разными системами связи
• 10-летняя гарантия поставки на основе технологии сетевого контроллера netX

Обзор
Плата оценки NICEB-FB netIC предоставляет готовое решение ведомого устройства для простых полевых приборов с малой пропускной способностью данных (например, считыватели штрихкодов, идентификационные системы, коллекторы клапанов, I/O-блоки). Плата интегрирует однокристальный модуль netIC в исполнении DIL-32 на базе сетевого контроллера Hilscher netX, включая полную интерфейсную подсистему для полевых шин/реального Ethernet и встроенный 2-портовый коммутатор и хаб. Последовательный интерфейс хоста (UART и SPI) обеспечивает передачу полезных данных в приложение с помощью простых команд чтения/записи. Загрузка различных образов прошивки позволяет использовать тот же модуль netIC в качестве ведомого устройства для нескольких протоколов. Реализован последовательный протокол Modbus RTU, а традиционные сдвиговые регистры могут управляться как цифровые I/O через синхронный последовательный интерфейс, что позволяет простым приложениям работать без выделенного хост-процессора.

Поддерживаемые протоколы

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Информация для заказа (таблица)
Наименование продукта | Номер детали | Краткое описание
NICEB-FB | 1541.000 | Плата оценки netIC - ведомый модуль CANopen, CC-Link, DeviceNet, PROFIBUS DP

Загрузки (доступно)
Доступны технические описания и информационные листы для встроенных модулей и компактных коммуникационных модулей (документы datasheet / infosheet для категории продукта).

Технические характеристики

• Форм-фактор: однокристальный модуль DIL-32
• Основано на: сетевой контроллер Hilscher netX
• Интегрированные компоненты: полный интерфейс полевой шины / реального Ethernet, интегрированный 2-портовый коммутатор и хаб
• Интерфейсы хоста: UART, SPI (последовательные интерфейсы для передачи payload)
• Поддерживаемый последовательный протокол: Modbus RTU (реализован)
• Прошивка: сменная прошивка для поддержки нескольких систем связи
• Типы применений: простые полевые устройства с низкой пропускной способностью данных (например, считыватели штрихкодов, ID-системы, коллектора клапанов, I/O-блоки)
• Гарантия поставки: 10-летняя гарантия поставки, связанная с технологией netX
