Блок интерфейса USB NJ 100EN-RE

EthernetModbusPCI

Обзор продукта

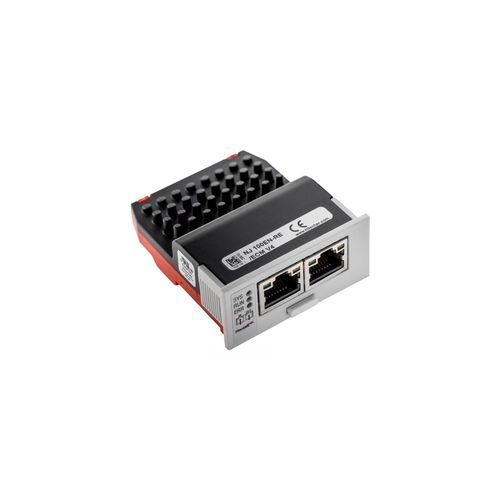

NJ 100EN-RE — сменный модуль PCI Express (netJACK) от Hilscher, обеспечивающий универсальный интерфейс Real-Time Ethernet для встроенных систем. Оснащён коммуникационным контроллером netX 100, рассчитан на использование с высокопроизводительными CPU (например, Intel Atom®) и доступен в вариантах с dual-port памятью или быстрой последовательной SPI-интерфейсом. Модуль имеет компактный закрытый корпус IP40 и возможность монтажа без инструментов, что позволяет интегрировать его на плату-носитель без дополнительных крепёжных элементов. netJACK обеспечивает коммуникацию для приводов, HMI и идентификационных систем и может выполнять дополнительные функции (soft-PLC, визуализация, клиентские приложения). Платформа netX гарантирует доступность поставок в течение 10 лет.

Ключевые особенности

• Универсальный интерфейс Real-Time Ethernet (Master или Slave) в закрытом корпусе IP40
• Подключение к хосту через PCI Express (One-Lane-Port)
• Один аппаратный модуль — поддержка нескольких протоколов Real-Time Ethernet
• Простая установка методом втыкания без инструментов
• Монтаж и соединение не требуют дополнительных компонентов

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Технические данные

• Продукт / Артикул: 1625.100
• Модель: NJ 100EN-RE
• Производитель: Hilscher
• Коммуникационный контроллер: netX 100
• ОЗУ: 8 MB SDRAM
• Flash: 4 MB serial Flash EPROM
• Питание: +3.3 V ±5% DC
• Типичный/максимальный ток: 750 mA
• Типич. потребляемая мощность: 2.5 W
• Интерфейс хоста: PCI-Express One-Lane-Port
• Разъём хоста: 40-pin (SAMTEC FSI-120-03-G-D-AB)
• Скорость передачи хоста: 1.5 GHz
• Ethernet: 100BASE-TX (изолирован) или 10BASE-T, 2x RJ45
• Диагностический интерфейс: USB (сигнал на интерфейсе хоста при интеграции)
• Индикаторы: SYS, COM0/COM1, TX/RX0-1, LINK0-1
• Рабочая температура: -20 °C … +65 °C
• Температура хранения: -40 °C … +85 °C
• Высота над уровнем моря: 0 m … 2000 m
• Габариты: Д 62 мм (с RJ45) / 60 мм (без RJ45) x Ш 53.4 мм (панель) / 50.4 мм (корпус) x В 25.2 мм (панель) / 19.2 мм (корпус)
• Вес: ~60 г
• Корпус / Степень защиты: Закрытый модуль / IP40
• Циклы монтажа/извлечения: макс. 10
• ПО конфигурации: SYCON.net
• Сертификации: RoHS, REACH, CE, UKCA, UL (cURus, E334100)

Монтаж и настройка
Монтаж осуществляется через фрезерованные посадочные отверстия на плате-носителе и фиксирующие скобы на модуле; дополнительные крепёжные элементы не требуются. Установка методом втыкания может выполняться до отгрузки или позже конечным заказчиком. Конфигурация и выбор протоколов выполняются в SYCON.net; диагностический доступ возможен через USB или сигналы на интерфейсе хоста при их реализации.

Соответствие и испытания

• ЭМС: Излучение EN 55011 / Помехозащищённость EN 61131-2
• UL: cURus, файл E334100
• Экологические и механические испытания: Удар EN60068-2-27 Ea, Вибрация EN60068-2-6 Fc
