Коммуникационный модуль Modbus TCP NRP 52-RE

полевая шинаEtherCATPowerlink

Заголовок продукта

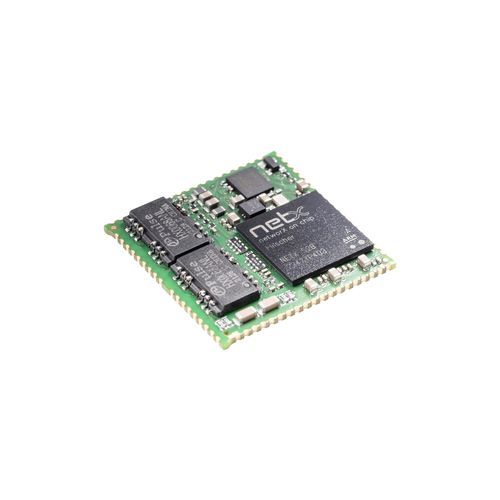

Носитель чипа netX 52 NRP 52-RE с трансформатором - ведомое устройство Real-Time Ethernet

Краткое описание
netRAPID NRP 52-RE — это готовый к пайке носитель чипа netX 52 формата «марка» (32 x 32 мм), предназначенный для применений в качестве ведомого устройства Real-Time Ethernet. Включает необходимые компоненты: интегрированные Ethernet-трансформаторы, SQI Flash и мультипротокольный чип netX; предназначен для прямой пайки на плату хоста (ручная пайка или SMD-процесс). Протокольный стек выполняется во внутренней ОЗУ netX; разработка приложения сводится к использованию API netRAPID.

Ключевые моменты

• Полный интерфейс ведомого устройства в минимальном объеме
• Интегрированные трансформаторы экономят площадь PCB
• Подключение к хосту через двухпортовую память или SPI
• Одна аппаратная платформа для разных Real-Time Ethernet систем

Детальное описание
Компактный носитель чипа (32 x 32 мм) снижает риски интеграции и трудоемкость разработки. На стороне хоста требуются только сетевые разъемы, светодиоды и переключатели адреса; достаточно простой двухслойной платы. Устройство поставляется готовым к пайке и подходит для ручной пайки или SMD-изготовления. Для использования полного набора функций netRAPID необходимо один раз приобрести лицензионную прошивку и загрузить её в процессе изготовления.

Поддерживаемые протоколы

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Информация для заказа (фрагмент)
Наименование продукта | Номер детали | Краткое описание
NRP 52-RE | 767x.100 | Носитель чипа netX 52 с трансформатором - ведомое устройство Real-Time Ethernet

Загрузки

• Технический лист netRAPID (EN)

Технические характеристики

• Модель: NRP 52-RE
• Форм-фактор: формат «марка», готов к пайке (прибл. 32 x 32 мм)
• Включенные компоненты: мультипротокольный чип netX, интегрированные Ethernet-трансформаторы, SQI Flash
• Интерфейсы хоста: двухпортовая память или SPI
• Выполнение стека протоколов: во внутренней ОЗУ netX
• Область применения: ведомое устройство Real-Time Ethernet
• PCB хоста: достаточно простой двухслойной платы
• Монтаж: готов к пайке, подходит для ручной пайки или SMD-производства
• Прошивка: лицензионная прошивка netRAPID должна быть приобретена один раз и загружена при производстве
• Пример номера для заказа: 767x.100
