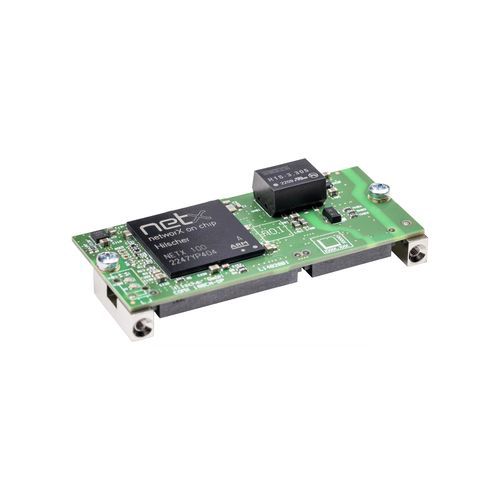

Коммуникационный модуль USB COMX 100CN-DP

RS-485PROFIBUS-DPEthernet

Обзор
Коммуникационный модуль COMX 100CN-DP предназначен для интеграции в автоматизированное оборудование для обеспечения частотных приводов, контроллеров роботов и ПЛК интерфейсом сети PROFIBUS. Коммуникационные задачи выполняются автономно внутри модуля, независимо от процессора хоста.

Ключевые особенности

• Универсальный интерфейс PROFIBUS DP / PROFIBUS‑MPI (Master или Slave)
• Гибкое расположение сетевого разъёма
• Один и тот же аппаратный модуль может работать как Master или Slave (в зависимости от прошивки/лицензии)
• Готов к использованию благодаря предустановленной прошивке
• Подключение к хосту через параллельную Dual‑Port‑Memory или быстрый SPI 50 MHz

Детали продукта
Процессные данные обмениваются через Dual‑Port‑Memory, к которой осуществляется доступ по 8/16‑битной параллельной шине или через SPI 50 MHz. Модули COMX поддерживают ведущие протоколы реального времени/полевых шин в режимах Master или Slave. Некоторые варианты имеют два Ethernet‑порта для линейных топологий. Смена протокола осуществляется загрузкой соответствующей прошивки и, для Master, применением программной лицензии. За счёт сетевого контроллера Hilscher netX гарантируется 10‑летняя доступность поставок.

Поддерживаемые протоколы

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Технические данные (кратко)
COMX 100CN-DP — Номер детали: 1532.410
Краткое описание: Коммуникационный модуль PROFIBUS
Коммуникационный контроллер: netX (netX 100)
Встроенная память: RAM: 8 MB SDRAM; FLASH: 4 MB serial Flash
Питание: +3.3 V DC ±5 %; Типичный/макс. ток: approx. 430 mA / 460 mA; Типич. потребление: approx. 1.5–1.6 W
Системный интерфейс: Параллельный Dual‑Port‑Memory (50‑контактный SMT разъём, шаг 1,27 mm)
Коммуникационный интерфейс: PROFIBUS (RS‑485, без потенциала; 30‑контактный SMT разъём, шаг 1,27 mm)
Диагностика: UART или USB сигнал на интерфейсе хоста (при интеграции)
Индикация: LED SYS (RUN/RDY), COM (STA/ERR)
Окружающая среда: Рабочая температура: -20 °C … +70 °C; Хранение: -40 °C … +85 °C; Влажность: 10 % … 95 % RH (без конденсации)
Устройство: Размеры (Д×Ш×В): 70 × 30 × 21.5 mm; Вес: approx. 35–40 g; Крепление: винтовые металлические стойки в соответствии с comX Design Guide

Характеристики / технические спецификации

• Модель: COMX 100CN-DP
• Номер детали: 1532.410
• Контроллер: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Размер Dual‑Port‑Memory: 16 KByte (8/16 bit)
• Хост‑разъём: 50‑контактный SMT, 1,27 mm
• PROFIBUS‑разъём: 30‑контактный SMT, RS‑485, без потенциала
• Питание: +3.3 V DC ±5 %
• Типичный ток: ~430 mA (typ) / 460 mA (max)
• Типич. мощность: ~1.5–1.6 W
• Рабочая температура: -20 °C до +70 °C
• Размеры: 70 × 30 × 21.5 mm; Вес ≈ 35–40 g
• Конфигурационное ПО: SYCON.net
• Соответствие: RoHS, CE, UKCA; EMC: серия EN 61000
