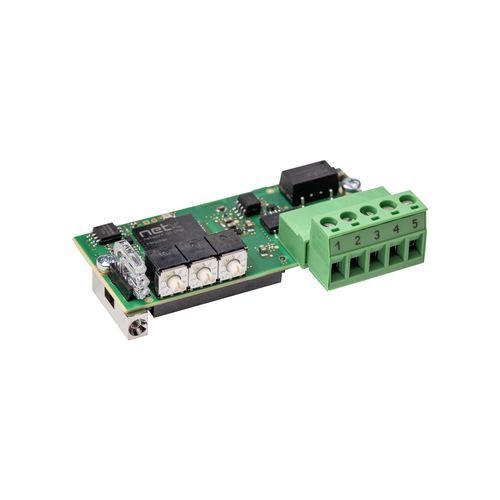

Коммуникационный модуль USB COMX 52CA-CCS

последовательныйRS-485CC-Link

Обзор продукта
Коммуникационный модуль comX предназначен для интеграции в автоматизированные устройства и обеспечивает приводам, контроллерам роботов и ПЛК сетевой интерфейс. Коммуникационные задачи выполняются автономно в модуле, независимо от процессора целевого устройства.
Обмен технологическими данными производится через двухпортовую память (параллельный интерфейс 8/16 бит) или через высокоскоростной интерфейс SPI (до 50 МГц).
comX поддерживает ведущие протоколы реального времени Ethernet в режимах Master или Slave и позволяет менять протоколы путем загрузки соответствующей прошивки и лицензий. Поддерживается гибкое размещение сетевого разъема. Гарантируется 10-летняя поставка благодаря сетевому контроллеру Hilscher netX.

Ключевые особенности

• Универсальный интерфейс CC-Link Slave с встроенным сетевым разъемом
• Гибкое размещение сетевого разъема
• Подключение хоста через параллельную двухпортовую память или SPI
• Функционально совместимая замена comX 10CA-CCS

Поддерживаемые протоколы

• CC-Link Slave

Технические данные (кратко)
Артикул: 1581.740
Краткое описание: Коммуникационный модуль CC-Link Slave
Контроллер связи: netX (netX 52)
Встроенная память: 4 MB последовательный Flash
Напряжение питания: +3.3 V DC ±5 %
Типичный/максимальный ток: 400 mA / 410 mA (при 3.3 V)
Типичное потребление: ок. 1.35 W (при 3.3 V)
Питание: через системный шинный разъем X1
Системный интерфейс: Параллельный или последовательный интерфейс двухпортовой памяти
Системный разъем: 50-контактный SMT-разъем, гнездо (шаг 1,27 мм)
Размер двухпортовой памяти: 16 KByte (нижние 8 KByte используются прошивкой)
Ширина данных: 8/16 bit
Последовательный интерфейс двухпортовой памяти: SPI Slave, режим 3 (макс. 50 MHz)
Стандарт связи: CC-Link версии 2.0 и 1.1 (в соответствии с CC-Link standard V.2.00 BAP-05025-J)
Тип интерфейса: RS-485, без потенциала; Разъем: винтовая клемма 5-контактная (RIACON тип 166)
Диагностический интерфейс: UART или USB (сигналы на интерфейсе хоста при интеграции)
Индикация LED: SYS Состояние системы (зеленый: RUN, желтый: RDY); L RUN / L ERR (зеленый: L RUN, красный: L ERR)
Органы управления: 2 поворотных переключателя для сетевого адреса; 1 поворотный переключатель для скорости передачи
Температура окружающей среды (работа): 0 °C … +55 °C (поток воздуха при измерении: 0,5 м/с)
Температура окружающей среды (хранение): -40 °C … +85 °C
Влажность: 10 % … 95 % относит. влажность (без конденсации)
Высота над уровнем моря: 0 … 2000 м
Габариты (Д x Ш x В): 70 мм x 30 мм x 21,5 мм
Вес: ок. 35 г … 40 г
Крепление: с помощью ввинчиваемых металлических болтов, согласно comX Design Guide
Программное обеспечение конфигурации: SYCON.net
Соответствие: RoHS: yes; CE: yes; UKCA: yes
ЭМС (излучение): EN 61000-6-4 / BS EN 61000-6-4
ЭМС (стойкость): EN 61000-6-2 / BS EN 61000-6-2
ESD (EN 61000-4-2, контакт): ±6 kV, Критерий A
Burst (EN 61000-4-4): ±2.2 kV, Критерий A (линиии связи, экранированные)
Surge (EN 61000-4-5): 1 kV, Критерий A (линиии связи, экранированные)

Технические характеристики

• Модель: COMX 52CA-CCS
• Артикул: 1581.740
• Функция: Коммуникационный модуль SPI - CC-Link Slave
• Контроллер: netX 52
• Флеш-память: 4 MB последовательный Flash
• Двухпортовая память: 16 KByte (нижние 8 KByte используются прошивкой)
• Интерфейсы хоста: Параллельная двухпортовая память или SPI (SPI Slave режим 3, до 50 MHz)
• Разъем к хосту: 50-контактный SMT-гнездо, шаг 1,27 мм
• Сетевой интерфейс: RS-485 (без потенциала), 5-контактная винтовая клемма
• Питание: 3.3 V DC ±5 %; типичный ток 400 mA
• Потребление: ок. 1.35 W (при 3.3 V)
• LED: SYS (RUN/RDY), L RUN/L ERR
• Выбор адреса/скорости: поворотные переключатели (2 для адреса, 1 для скорости)
• Температура эксплуатации: 0 °C до +55 °C
• Температура хранения: -40 °C до +85 °C
• Влажность: 10–95 % относит., без конденсации
• Габариты: 70 x 30 x 21,5 мм; Вес ~35–40 г
• Крепление: ввинчиваемые металлические болты согласно comX Design Guide
• Программное обеспечение конфигурации: SYCON.net
• Стандарты / соответствие: RoHS, CE, UKCA; Эмиссия ЭМС EN 61000-6-4; стойкость EN 61000-6-2
