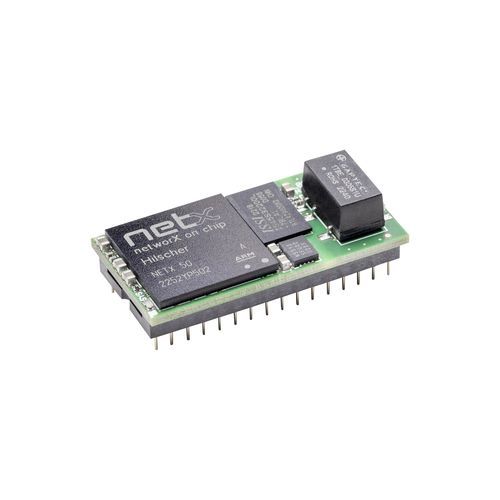

Последовательный коммуникационный модуль NIC 50-DPS

PROFIBUS-DPModBUS RTUUART

Обзор продукта
NIC 50-DPS — компактный коммуникационный ИС в корпусе DIL-32, разработанный как PROFIBUS DP Slave для обеспечения связи простых ведомых устройств без собственного хост-процессора. netIC — это однокристальный модуль на базе сетевого контроллера Hilscher netX, содержащий все компоненты интерфейса полевой шины или мгновенного Ethernet, включая интегрированный 2-портовый коммутатор и хаб. Загрузка другой прошивки позволяет использовать один и тот же netIC для нескольких коммуникационных систем. Полезная нагрузка передаётся приложению через последовательные интерфейсы (UART, SPI) с помощью простых команд чтения/записи. Широко используемый протокол Modbus RTU реализован в виде последовательного протокола. Обычные сдвиговые регистры могут быть подключены в качестве цифровых входов/выходов через синхронный последовательный интерфейс, так что простым устройствам с только I/O не требуется хост-процессор.

Ключевые особенности

• Компактный коммуникационный модуль DIL-32 для экономичных полевых устройств
• Подключение к хосту по Modbus RTU через SPI или UART
• Интерфейс PROFIBUS DP Slave с логикой шины
• Прямое подключение данных I/O через внешний сдвиговый регистр
• Единая конструкция для нескольких сетей благодаря унифицированным интерфейсам и гибкости прошивки

Поддерживаемые протоколы

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave

Информация для заказа (фрагмент)
Название продукта | Номер детали | Краткое описание
NIC 50-DPS | 1541.420/DPS | DIL-32 коммуникационный ИС - PROFIBUS DP Slave

Примечания
Технология netX обеспечивает гарантию поставки на 10 лет. netIC использует последовательные интерфейсы к хосту (UART, SPI) для устройств с низкой пропускной способностью и поддерживает прямое подключение к сдвиговым регистрам для простых приложений только с I/O. Прошивку можно менять для работы с другими fieldbus или системами реального времени по Ethernet.

Технические характеристики

• Форм-фактор: DIL-32 коммуникационный ИС
• Модель: NIC 50-DPS
• Номер детали: 1541.420/DPS
• Основной интерфейс к хосту: SPI или UART (Modbus RTU)
• Сетевой интерфейс: PROFIBUS DP Slave включая логику шины
• Прямые I/O: через внешний синхронный сдвиговый регистр
• Основано на: сетевом контроллере Hilscher netX
• Возможности: однокристальный модуль с интегрированным 2-портовым коммутатором и хабом; возможность смены прошивки для поддержки нескольких коммуникационных систем
• Гарантия поставки: 10 лет (технология netX)
