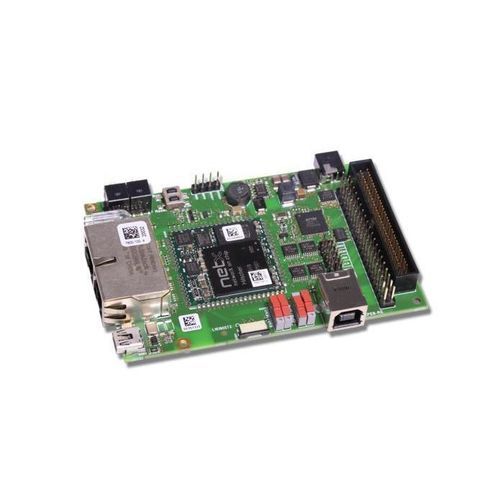

Оценочная плата NRPEB 51-RE

Обзор
Плата оценки netRAPID 51 (NRPEB 51-RE) — это платформа для оценки приложений Ethernet реального времени, оснащённая носителями чипов NRP 51-RE. Компактный 32 x 32 мм netX носитель чипа рассчитан на прямую пайку к системе‑хосту (вручную или в SMD‑производстве). Плата обеспечивает коммуникацию Ethernet реального времени, встроенный веб‑сервер и дополнительный прозрачный Ethernet‑канал для IT‑решений на процессоре хоста. Приложение может обращаться к внутреннему стеку TCP/IP через сокет‑интерфейс или напрямую к Ethernet‑MAC netRAPID через Raw Ethernet интерфейс.

Ключевые моменты

• Простая оценка технологии netRAPID
• Включена ограниченная версия прошивки для оценки как Real‑Time Ethernet slave
• В комплекте 3 × NRP 51-RE для первых прототипов
• Включены инструменты и документация для оценки

Функции IoT и коммуникации
netRAPID 51-RE интегрирует IoT‑возможности, включая встроенный OPC UA‑сервер и MQTT‑клиент. Для расширенных коммуникационных задач модуль содержит SQI Flash, мультипротокольный чип netX и дополнительную SDRAM. Ethernet‑трансформаторы, сетевые разъёмы, индикаторы LED и переключатели адреса должны быть предусмотрены на плате клиента (PCB).

Поддерживаемые протоколы

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Информация для заказа
Наименование продукта | Номер детали | Краткое описание
NRPEB 51-RE | 7600.100 | netRAPID 51 Evaluation Board - Real-Time Ethernet

Характеристики / Технические данные

• Тип платы: netRAPID 51 Evaluation Board (с NRP 51-RE)
• Размер носителя чипа: 32 x 32 мм (формат «марка»)
• В комплекте: 3 × NRP 51-RE для прототипирования
• Компоненты модуля: мультипротокольный чип netX, SQI Flash, дополнительная SDRAM
• Коммуникация: Real‑Time Ethernet slave, встроенный веб‑сервер, прозрачный Ethernet‑канал
• IoT: встроенный OPC UA‑сервер, MQTT‑клиент
• Доступ хоста: внутренний TCP/IP через сокеты или Raw Ethernet через MAC
• Требования к PCB клиента: Ethernet‑трансформаторы, сетевые разъёмы, LED, переключатели адреса
• Прошивка: включена ограниченная оценочная прошивка; полная функциональность требует лицензируемой прошивки, загружаемой при производстве
• Номер детали: 7600.100
• Состояние продукта: End of life
