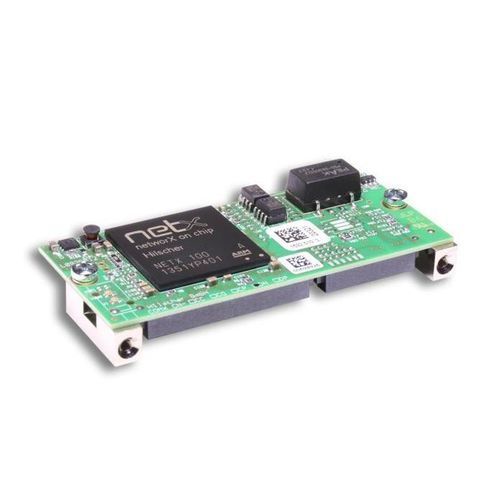

Коммуникационный модуль DeviceNet COMX 100CN-DN

для программируемого автоматапрограммируемыйконтролируемый микропроцессором

Обзор Модуль COMX 100CN-DN обеспечивает интерфейс DeviceNet для встраивания в автоматизированные устройства. На базе контроллера Hilscher netX 100 модуль выполняет сетевые задачи независимо от CPU хоста и позволяет менять протоколы путем загрузки соответствующей прошивки (функции Master/Slave зависят от прошивки и лицензии).

Ключевые особенности

• Интерфейс DeviceNet (Master или Slave) с сетевым подключением к основной плате
• Гибкое расположение сетевого разъема
• Один и тот же аппаратный модуль поддерживает Master и Slave
• Предустановленная прошивка для быстрого ввода в эксплуатацию
• Подключение к хосту через Dual‑Port Memory (DPM) или быстрый SPI 50 MHz

Подробное описание Модуль обменивается процессными данными через Dual‑Port память, доступную по параллельному шине 8/16 бит или по высокоскоростному интерфейсу SPI 50 MHz. Контроллер netX 100 обеспечивает возможность смены протокола путем загрузки соответствующей прошивки; режим Master может требовать программной лицензии. Модуль предназначен для встраивания в приводные устройства, контроллеры роботов, ПЛК и другие хост‑системы; сетевые задачи выполняются автономно внутри модуля.

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Технические данные

• Модель: COMX 100CN-DN
• Номер изделия: 1532.510
• Описание: Коммуникационный модуль DeviceNet
• Контроллер: netX 100
• Dual‑Port память: 16 KByte; ширина данных 8/16 bit
• ОЗУ: 8 MB SDRAM; Flash: 4 MB serial Flash
• Системный интерфейс: параллельный DPM (50‑контактный SMT, шаг 1,27 мм) или SPI 50 MHz
• Интерфейс DeviceNet: ISO‑11898, 30‑контактный SMT разъем (1,27 мм), совместим с SAMTEC TFM-115-02-S-D–A
• Диагностика: UART или USB сигнал на интерфейсе хоста (при интеграции)
• Питание: +3.3 V DC ±5 %, типичный ток ~440 mA, макс. 470 mA, тип. потребл. 1.5–1.6 W
• Индикаторы: LED на X2 для состояния системы и сетевого состояния модуля
• Рабочая температура: -20 °C … +65 °C; хранение: -40 °C … +85 °C; влажность 10–95 % без конденсации
• Габариты: 70 x 30 x 21.5 mm; Вес: ок. 35–40 г
• Крепление: винтовые металлические стойки согласно comX Design Guide
• ПО конфигурации: SYCON.net
• Соответствие: RoHS, CE, UKCA; EMC стандарты указаны

Технические характеристики

• Интерфейсы: параллельный DPM или SPI 50 MHz к хосту; DeviceNet (ISO‑11898)
• Память: 8 MB SDRAM, 4 MB serial Flash
• Потребляемая мощность: ~1.5–1.6 W при +3.3 V DC
• Условия эксплуатации: -20 °C … +65 °C
• Габариты и вес: 70 x 30 x 21.5 mm; ~35–40 г
