Коммуникационный модуль USB COMX 100CA-RE

Modbus TCPEtherCATPowerlink

Обзор

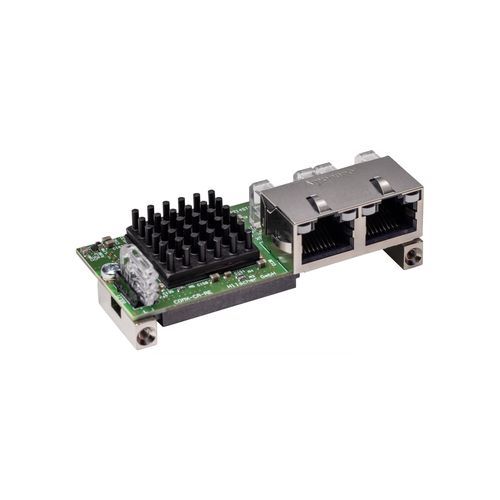

COMX 100CA-RE — модуль связи Real‑Time Ethernet для интеграции в приводные системы, контроллеры роботов, ПЛК и другое автоматизированное оборудование. Коммуникационные задачи выполняются автономно внутри модуля независимо от процессора хоста. Обмен процессными данными осуществляется через Dual‑Port‑Memory, доступную по 8/16‑битной шине или по SPI 50 MHz. Модуль поддерживает ведущие протоколы Real‑Time Ethernet в режимах Master и Slave и оснащён двумя Ethernet‑портами для линейных топологий. Протокол связи можно изменить загрузкой соответствующей прошивки и лицензий для Master. Контроллер netX обеспечивает гарантию поставки на 10 лет.

Ключевые особенности

• Универсальный интерфейс Real‑Time Ethernet (Master или Slave) с сетевым разъёмом на плате
• Одинаковая аппаратная платформа для всех Real‑Time Ethernet‑протоколов
• Предустановленная прошивка для быстрой готовности к работе
• Обновление прошивки через встроенный веб‑сервер
• Подключение хоста через Dual‑Port‑Memory (параллельная шина или SPI)

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Технические характеристики

• Артикул: 1531.100
• Тип: Коммуникационный модуль Real‑Time Ethernet
• Контроллер связи: netX (netX 100)
• Встроенная память: 8 MB SDRAM; 4 MB serial FLASH
• Обмен данными: Dual‑Port‑Memory через 8/16‑битную шину или 50 MHz SPI
• Напряжение питания: +3.3 V DC ±5 %
• Тип./макс. ток: ≈ 700 mA / 750 mA (при 3.3 V)
• Типич. потребляемая мощность: ≈ 2.5 W
• Питание: через разъём системной шины X1
• Системный интерфейс: Параллельный Dual‑Port‑Memory интерфейс
• Системный разъём: 50‑контактный SMT разъём, сокет (шаг 1,27 mm)
• Объём Dual‑Port‑Memory: 16 KByte
• Ширина данных: 8/16 bit
• Стандарт связи: Ethernet (10BASE‑T / 100BASE‑TX, без потенциала)
• Функции Ethernet: авто‑переговоры, авто‑кроссовер
• Ethernet‑разъём: 2 × RJ45 (два порта для линейной топологии)
• Диагностический интерфейс: UART или USB (сигнал на интерфейсе хоста при интеграции)
• Индикаторы LED: SYS, COM0/COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Рабочая температура: 0 °C … +65 °C (измерение при потоке воздуха 0,5 m/s)
• Температура хранения: -40 °C … +85 °C
• Диапазон влажности: 10 % … 95 % относит. влажности (без конденсации)
• Габариты (Д×Ш×В): 70 × 30 × 21,5 mm
• Вес: приблизительно 35–40 g
• Крепление: с помощью ввинчиваемых металлических шпилек (см. comX Design Guide)
• Программное обеспечение настройки: SYCON.net
• RoHS: да
• EMC/CE/UKCA: соответствует
• Нормы EMC: EN 61000‑6‑4, EN 61000‑6‑2; ESD ±6 kV (EN 61000‑4‑2); EFT ±2 kV (EN 61000‑4‑4); Surge 1 kV (EN 61000‑4‑5)
