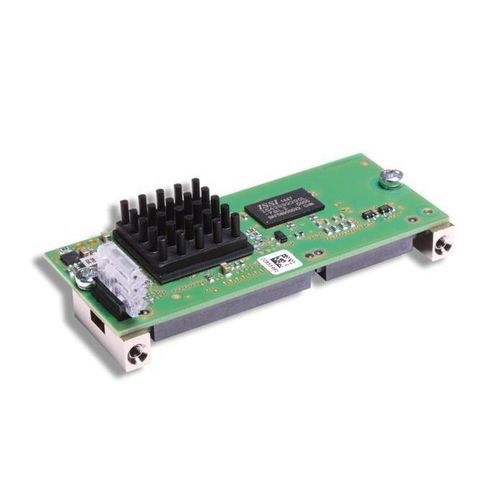

Коммуникационный модуль Modbus TCP COMX 51CN-RE

EtherCATPowerlinkProfiNet

Обзор
Коммуникационный модуль comX разработан для интеграции в автоматизированные устройства и обеспечивает сетевой интерфейс для приводов, контроллеров роботов, ПЛК и подобных устройств. Коммуникационные задачи выполняются автономно в модуле, независимо от хост-процессора. Данные процесса обмениваются через Dual-Port-память, доступную через шину 8/16 бит, либо через быструю SPI-интерфейс 50 МГц. Семейство comX поддерживает ведущие протоколы Real-Time Ethernet в ролях Master или Slave; линейная топология поддерживается двумя Ethernet-портами. Протокол связи можно изменить загрузкой соответствующей прошивки и (для мастеров) программной лицензии. Гарантируется 10-летняя доступность поставок благодаря сетевому контроллеру Hilscher netX.

Ключевые особенности

• Универсальный интерфейс Real-Time Ethernet Slave с сетевым подключением к материнской плате
• Позволяет гибко располагать сетевой коннектор
• Один аппаратный модуль для всех протоколов Real-Time Ethernet Slave
• Обновление прошивки через встроенный веб-сервер
• Подключение к хосту через dual-port память или SPI

Поддерживаемые протоколы

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Информация для заказа
Обозначение продукта: COMX 51CN-RE/PNS V3
Номер детали: 1572.100/PNS V3
Краткое описание: Коммуникационный модуль SPI - Real-Time Ethernet Slave

Технические данные (избранное)
Номер детали: 1572.100
Краткое описание: Коммуникационный модуль Real-Time Ethernet
Коммуникационный контроллер: netX — netX 51
Встроенная память: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Питание: +3.3 V DC ± 5 %
Типичный/максимальный ток: ок. 550 mA / 570 mA (при 3.3 V)
Типичное энергопотребление: 1,9 W
Разъем питания: через разъем системной шины X1
Системный интерфейс: Параллельный или последовательный интерфейс Dual-Port Memory
Системный разъем: 50-контактный SMT разъем, розетка (шаг 1,27 mm)
Размер Dual-Port памяти: 16 KByte; Ширина данных: 8/16 bit
Последовательный интерфейс Dual-Port памяти: SPI Slave, mode 3 — макс. скорость 50 MHz
Интерфейс связи: Ethernet 10BASE-T / 100BASE-TX, без потенциала; поддерживаются auto negotiation и auto crossover
Ethernet разъем: 30-контактный SMT разъем, розетка, шаг 1,27 mm (соответствующая вилка SAMTEC TFM-115-02-S-D–A)
Диагностический интерфейс: UART или USB (сигнал на интерфейсе хоста; доступно только при интеграции в систему хоста)
Индикаторы / светодиоды: SYS (RUN зелёный / RDY жёлтый); COM0/COM1 (зелёный/красный); ACT0/ACT1 (активность жёлтый); LINK0/LINK1 (линк зелёный)
Окружающая среда — Работа: -20 °C … +70 °C (поток воздуха при измерении: 0,5 m/s); Хранение: -40 °C … +85 °C; Влажность: 10 % … 95 % относительная влажность (без конденсации)
Габариты устройства (Д x Ш x В): 70.1 mm x 31.5 mm x 16.0 mm; Вес: ок. 22 g
Монтаж: с использованием навинчиваемых металлических болтов, согласно comX Design Guide
Конфигурационное ПО: SYCON.net
Соответствие: RoHS compliant
EMC / Соответствие: CE: да; UKCA: да; Эмиссия EN 61000-6-4; Помехоустойчивость EN 61000-6-2; ESD EN 61000-4-2: ±6 kV (Критерий B); Burst EN 61000-4-4: ±2.2 kV (fr = 5 kHz), Критерий B (при экранировании линий связи); Surge EN 61000-4-5: 1 kV, Критерий A (при экранировании линий связи)

Технические характеристики

• Модель: COMX 51CN-RE (коммуникационный модуль SPI — Real-Time Ethernet Slave)
• Контроллер: netX 51
• Память: 8 MB SDRAM, 4 MB serial Flash
• Хост-интерфейсы: Dual-Port память (параллель 8/16 bit) или SPI Slave (mode 3) до 50 MHz
• Ethernet: 10BASE-T / 100BASE-TX с двумя портами (поддержка линейной топологии), Auto Negotiation и Auto Crossover
• Питание: +3.3 V DC ±5 %, типич. потребление 1,9 W
• Диагностика: UART или USB (если предоставлено хостом)
• Температура эксплуатации: -20 °C … +70 °C; Хранение: -40 °C … +85 °C
• Размеры: 70.1 x 31.5 x 16.0 mm; Вес ≈ 22 g
• Инструмент конфигурации: SYCON.net
• Стандарты / EMC сертификаты: CE, UKCA; EN 61000-6-4 (эмиссия), EN 61000-6-2 (стойкость)
