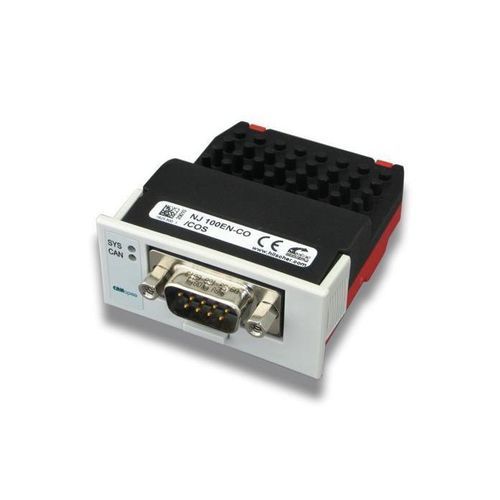

Обзор NJ 100EN-CO — сменный модуль PCI Express для встраиваемых систем с интерфейсом CANopen на базе сетевого контроллера netX 100. Также доступны версии с традиционной двухпортовой памятью или быстрым последовательным SPI Flash. Компактный закрытый корпус IP40 разработан для установки без инструментов в хост-систему; разъем и направляющие монтажа реализованы как контактные площадки на несущей плате, что исключает дополнительные расходы на крепление. Модуль может устанавливаться до отгрузки или позже конечным заказчиком. Типичные области применения: приводы, HMI и системы идентификации. Возможна реализация дополнительных функций, таких как soft-PLC, визуализация или пользовательские приложения. Благодаря платформе Hilscher netX предоставляется гарантия поставки на 10 лет.

Ключевые характеристики

• Универсальный интерфейс CANopen (Master или Slave) в закрытом корпусе IP40
• Подключение к хосту через PCI Express (one-lane)
• Простая установка методом вставки без инструментов
• Работа в режиме Master или Slave на одном аппаратном обеспечении
• Для монтажа и подключения к плате-носителю дополнительные компоненты не требуются

Поддерживаемые протоколы

• CANopen Master
• CANopen Slave

Технические данные (таблица) NJ 100EN-CO | Параметр | Значение
Продукт - Номер детали: 1625.500
Продукт - Краткое описание: Exchangeable Module PCI Express - CANopen
Контроллер связи - netX: netX 100
Встроенная память - RAM: 8 MB SDRAM
Встроенная память - FLASH: 4 MB последовательный Flash EPROM
Питание и ток - Напряжение питания: +3.3 V ± 5 % DC
Питание и ток - Типичный/максимальный ток: 590 mA
Питание и ток - Типичное энергопотребление: 1.95 W (при 590 mA)
Системный интерфейс - Тип шины: PCI-Express, One-Lane-Port
Системный интерфейс - Тип разъема: 40-контактный разъем (SAMTEC FSI-120-03-G-D-AB)
Системный интерфейс - Шаг/ширина контакта: 0.45 mm / 0.55 mm
Системный интерфейс - Скорость передачи: 1.5 GHz
Интерфейс связи - Стандарт (протокол): CANopen
Интерфейс связи - Тип интерфейса: ISO 11898, потенциалсвободный
Интерфейс связи - Разъем: D-Sub штекер, 9 контактов
Диагностический интерфейс - Тип: USB
Диагностический интерфейс - Разъем: Сигнал на интерфейсе хоста. Доступно только при интеграции в систему хоста
Индикация - Индикатор: SYS System Status, зелёный: RUN, жёлтый: RDY
Индикация - Статус CAN связи: (индикатор присутствует)
Окружающая среда - Диапазон температуры эксплуатации: -20 °C … +65 °C
Окружающая среда - Диапазон температуры хранения: -40 °C … +85 °C
Окружающая среда - Высота над уровнем моря: 0 m … 2000 m
Устройство - Габариты (Д x Ш x В): Длина 62 mm (с RJ45), 60 mm (без RJ45), ширина 53.4 mm (по лицевой панели), 50.4 mm (по корпусу), высота 25.2 mm (по лицевой панели), 19.2 mm (по корпусу)
Устройство - Вес: прибл. 68 g
Устройство - Корпус: Закрытый модуль
Устройство - Степень защиты: IP40
Устройство - Монтаж/установка: Через фрезерованные отверстия под посадочный след на плате-носителе и фиксирующие скобы. Монтажные аксессуары не требуются.
Устройство - Циклы монтажа/извлечения: макс. 10
Конфигурация - Конфигурационное ПО: SYCON.net
Соответствие - RoHS: yes
Соответствие - REACH: yes
UL сертификация - Тип UL: cURus
UL сертификация - UL файл: E334100
Соответствие директивам ЭМС - Знак CE: yes
Соответствие директивам ЭМС - Знак UKCA: yes
Соответствие директивам ЭМС - Эмиссия: EN 55011 / BS EN 55011
Соответствие директивам ЭМС - Помехоустойчивость: EN 61131-2 / BS EN 61131-2
Испытания - Удар: EN60068-2-27 Ea
Испытания - Вибрация: EN60068-2-6 Fc

Технические характеристики

• Модель / Название: NJ 100EN-CO
• Номер детали: 1625.500
• Контроллер связи: netX 100
• Память: 8 MB SDRAM; 4 MB последовательный Flash
• Напряжение питания: +3.3 V ±5 %
• Типичный ток: 590 mA (typ.)
• Типичное энергопотребление: 1.95 W (при 590 mA)
• Системная шина: PCI-Express, One-Lane-Port; 40-контактный SAMTEC разъем
• Скорость передачи: 1.5 GHz
• Протокол: CANopen (Master и Slave)
• CAN интерфейс: ISO 11898, D-Sub 9-контактный разъем
• Диагностика: USB (сигнал на интерфейсе хоста при интеграции)
• Температура эксплуатации: -20 °C … +65 °C; Хранение: -40 °C … +85 °C
• Габариты: 62/60 mm × 53.4/50.4 mm × 25.2/19.2 mm
• Вес: прибл. 68 g
• Корпус / Защита: Закрытый модуль / IP40
• Монтаж: фрезерованные посадочные отверстия и фиксирующие скобы, без аксессуаров; макс. 10 циклов
• Конфигурационное ПО: SYCON.net
• Утверждения: RoHS, REACH, CE, UKCA, UL (cURus, файл E334100)
• EMC: Эмиссия EN 55011; Помехоустойчивость EN 61131-2
