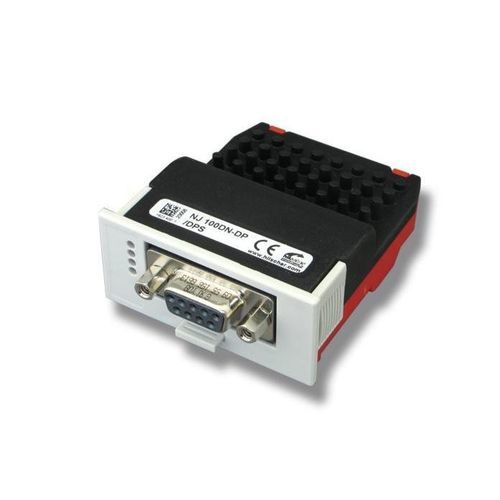

Блок интерфейса USB NJ 100DN-DP

Sub-DRS-485PROFIBUS DP

Обзор
Сменный модуль netJACK NJ 100DN-DP обеспечивает функциональность PROFIBUS DP в режиме мастер или слейв через параллельный двухпортовый массив памяти. Разработан для встроенных приложений, включает контроллер связи netX 100 в закрытом корпусе IP40 и устанавливается без инструментов на плату‑носитель, что позволяет производить установку перед отгрузкой или последующую замену. Поддержка Hilscher и архитектура netX гарантируют долгосрочную доступность и позволяют реализовывать заказные приложения (soft‑PLC, визуализация и др.).

Преимущества

• Универсальный интерфейс PROFIBUS DP (Master или Slave) в закрытом корпусе IP40
• Установка в разъём без инструментов непосредственно на плату‑носитель
• Одинаковое аппаратное обеспечение для режимов Master и Slave
• Не требуются дополнительные крепёжные элементы
• Подключение к хосту через параллельную двухпортовую память (DPM)

Поддерживаемые протоколы

• PROFIBUS DP Master
• PROFIBUS DP Slave

Технические характеристики

• Номер детали: 1623.400
• Краткое описание: Exchangeable Module Dual-port memory - PROFIBUS DP
• Контроллер связи: netX 100
• Встроенная память: 8 MB SDRAM; 4 MB последовательный Flash EPROM
• Питание: +3.3 V ± 5 % DC
• Типичный / макс. ток: 434 mA / 500 mA
• Типич. потребление: 1.43 W
• Системный интерфейс (тип шины): Параллельная двухпортовая память
• Тип разъёма (хост): 80‑контактный разъём (SAMTEC FSI-140-03-G-D-AB)
• Шаг контактов / ширина контакта: 0.45 mm / 0.55 mm
• Размер DPM: 64 KByte (16 адресных линий), 16 KByte используется прошивкой
• Ширина доступа к данным DPM: 8/16 bit
• Тип интерфейса связи: RS-485, без потенциала
• Полевой разъём: D‑Sub гнездо, 9‑контактное
• Диагностический интерфейс: USB или UART (сигнал доступен на хост‑интерфейсе только при интеграции)
• Индикация: SYS Состояние системы (зелёный: RUN, жёлтый: RDY); COM Состояние связи (зелёный: STA, красный: ERR)
• Температура окружающей среды (работа): -20 °C … +70 °C
• Температура окружающей среды (хранение): -40 °C … +85 °C
• Высота: 0 m … 2000 m
• Габариты (Д x Ш x В): Длина: 68.2 mm / 60 mm (с / без DSUB); Ширина: 53.4 mm (лицевая панель) / 50.4 mm (корпус); Высота: 25.2 mm (лицевая панель) / 19.2 mm (корпус)
• Вес: approx. 68 g
• Корпус: Закрытый модуль
• Класс защиты: IP40
• Монтаж / Установка: Через фрезерованные посадочные отверстия на плате‑носителе и фиксирующие скобы. Дополнительные крепежные элементы не требуются. Циклы установки/извлечения макс. 10
• Программное обеспечение конфигурации: SYCON.net
• Соответствие: RoHS: да; REACH: да
• Сертификация UL: cURus, файл UL E334100
• EMC / CE / UKCA: CE: да; UKCA: да; Эмиссия: EN 55011; Помехозащищённость: EN 61131-2
• Испытания: Удар EN60068-2-27; Вибрация EN60068-2-6
