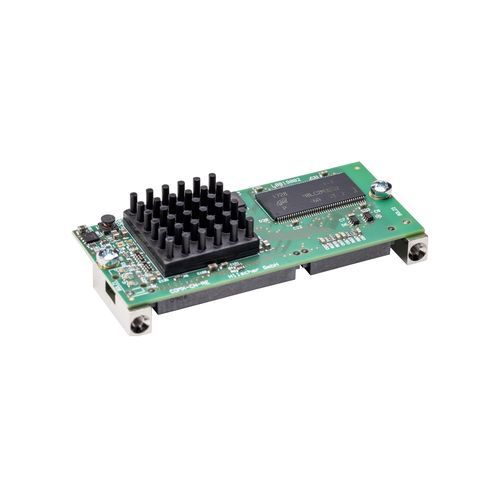

Коммуникационный модуль Modbus TCP COMX 100CN-RE

EtherCATPowerlinkCC-Link

Краткое описание продукта
Коммуникационный модуль comX предназначен для интеграции в устройства автоматизации и обеспечивает приводам, контроллерам роботов, ПЛК и аналогичным хостам интерфейс Real‑Time Ethernet. Задачи связи выполняются автономно в модуле (netX 100), независимо от процессора хоста. Обмен данными процесса осуществляется через Dual‑Port‑Memory, доступную по параллельному шине 8/16 бит или по быстрой SPI 50 MHz. Для поддержки линейной топологии модуль оснащён двумя Ethernet‑портами. Протокол связи можно изменить загрузкой соответствующей прошивки и при необходимости применением лицензии для master‑режима. Контроллер сети Hilscher netX обеспечивает гарантию поставки на 10 лет.

Основные характеристики

• Универсальный интерфейс Real‑Time Ethernet (Master или Slave) с сетевым подключением к основной плате
• Гибкое расположение сетевого разъёма и два Ethernet‑порта для линейной топологии
• Одинаковое аппаратное обеспечение для работы в режиме master или slave (зависит от прошивки/лицензии)
• Предустановленная прошивка для быстрой готовности к использованию
• Подключение хоста через Dual‑Port‑Memory (DPM) с доступом 8/16 бит

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Технические данные (фрагмент)
Номер детали: 1531.101
Краткое описание: Communication Module Real‑Time Ethernet
Контроллер связи: netX / netX 100
Встроенная память: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Питание: +3.3 V DC ±5%
Типичный/максимальный ток: ок. 700 mA / 750 mA (при 3.3 V)
Типичное энергопотребление: ок. 2.5 W
Питание подключается через системный разъём X1
Системный интерфейс: параллельный интерфейс Dual‑Port‑Memory
Системный разъём: 50‑контактный SMT разъём, гнездо (шаг 1.27 mm)
Объём Dual‑Port‑Memory: 16 KByte
Ширина данных: 8/16 bit
Интерфейс связи: Ethernet (10BASE‑T / 100BASE‑TX, без потенциала), поддержка auto negotiation и auto crossover
Ethernet‑разъём (со стороны модуля): 30‑контактный SMT гнездо (шаг 1.27 mm), совместимый разъём SAMTEC TFM‑115‑02‑S‑D–A
Диагностический интерфейс: UART или USB (сигнал на хост‑интерфейсе; доступен при интеграции в хост‑систему)
Индикаторы LED: SYS (RUN зелёный, RDY жёлтый), COM0/COM1 (статус связи, зелёный/красный), TX/RX0, TX/RX1 (активность Ethernet, жёлтый), LINK0/LINK1 (линк, зелёный)
Температура окружающей среды (работа): -20 °C … +70 °C (поток воздуха при измерении: 0.5 m/s)
Температура хранения: -40 °C … +85 °C
Влажность: 10 % … 95 % относительной влажности (без конденсации)
Габариты (Д x Ш x В): 70 mm x 30 mm x 21.5 mm
Вес: ок. 35–40 g
Крепление: металлические винтовые болты, согласно comX Design Guide
Конфигурационное ПО: SYCON.net
Соответствие: RoHS, CE, UKCA
ЭМС / излучение: EN 61000‑6‑4 / BS EN 61000‑6‑4
ЭМС / помехоустойчивость: EN 61000‑6‑2 / BS EN 61000‑6‑2
ESD: EN 61000‑4‑2: ±4 kV (контакт), критерий B
Burst: EN 61000‑4‑4: ±2 kV (экранированные линии связи), критерий B
Surge: EN 61000‑4‑5: 1 kV (экранированные линии связи), критерий A

Технические характеристики

• Продукт: COMX 100CN-RE (Номер детали 1531.101)
• Контроллер: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dual‑Port Memory (host): 16 KByte, 8/16 bit
• Разъём интерфейса хоста: 50‑контактный SMT (шаг 1.27 mm)
• Ethernet: 2x 10/100BASE‑TX (без потенциала), поддержка auto negotiation и auto crossover
• Ethernet‑разъём (модуль): 30‑контактный SMT гнездо (шаг 1.27 mm), совместимый разъём SAMTEC TFM‑115‑02‑S‑D–A
• Диагностика: UART или USB (через сигналы хоста при интеграции)
• LED: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Питание: +3.3 V DC ±5% (через X1); типич. потребление ~2.5 W
• Рабочая температура: -20 °C … +70 °C
• Температура хранения: -40 °C … +85 °C
• Влажность: 10 % … 95 % RH (без конденсации)
• Размеры: 70 x 30 x 21.5 mm; Вес: ~35–40 g
• Крепление: винтовые болты (comX Design Guide)
• Конфигурационное ПО: SYCON.net
• Стандарты и соответствие: RoHS, CE, UKCA; ЭМС/ESD стандарты, перечисленные выше
