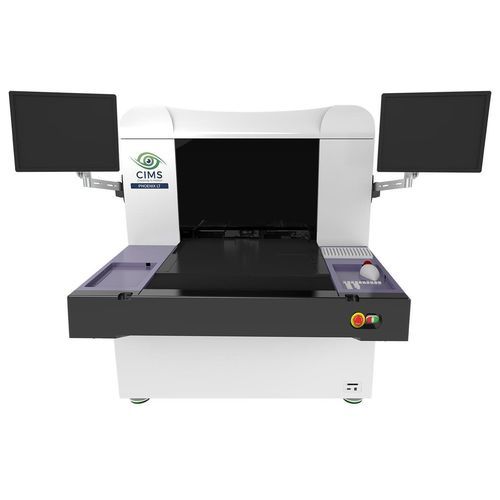

Оптическая система контроля Phoenix LT
с помощью видеосистемы технического зренияс камеройавтоматизированная

Оптическая система контроля - Phoenix LT - CIMS - с помощью видеосистемы технического зрения / с камерой / автоматизированная
Оптическая система контроля - Phoenix LT - CIMS - с помощью видеосистемы технического зрения / с камерой / автоматизированная
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Технология
с камерой, оптическая, с помощью видеосистемы технического зрения
Режим функционирования
автоматизированная
Тип
для контроля качества, для выявления неисправностей, для измерений, сварки
Применение
для электронной промышленности, для печатной платы
Применение изделия
для крупных деталей, для листов основных материалов
Конфигурация
линейная
Другие характеристики
высокое разрешение, с управлением от компьютера, бесконтактная

Описание

Описание
Phoenix LT — AOI-система (автоматизированный оптический контроль), разработанная для инспекции крупных панелей электронных плат. Поддерживает панели до 36" x 42" (914 мм x 1 067 мм) и обеспечивает минимальную способность инспекции линия/интервал до 40 µm. Система использует оптическую технологию Microlight™ для управляемого освещения и сочетает качественное захватывание изображений с настраиваемыми алгоритмами обнаружения. Phoenix LT входит в семейство продуктов Phoenix и работает на кроссплатформенном движке обнаружения Spark™, что позволяет снижать количество ложных срабатываний и эффективно обнаруживать дефекты.

Основные особенности
  • Линейные моторы для плавного и бесшумного движения
  • Надежная механическая конструкция для стабильного сканирования
  • Автоматизированный вакуумный стол для надежного удержания панелей
  • Высокопроизводимая прошивка обработки изображений
  • Мощные процессоры для обработки больших массивов изображений
  • Быстрая и интуитивная настройка новых заданий
  • Совместимость с AMHS спереди/сзади или интеграция с роботами
  • Два монитора оператора (по одному с каждой стороны) для удобной работы


Опции
  • Fi™ – опция финальной инспекции для готовых плат
  • +2DM™ метрология – измерение габаритов панели
  • +2CD™ метрология – 2D-измерение элементов цепи
  • LDI™ – опция инспекции лазерного сверления
  • CDB™ / CDBIC™ – классификация дефектов и виртуальное картирование дефектов
  • VVS™ – система виртуальной верификации


Технические характеристики
  • Макс. размер панели: 36" x 42" (914 мм x 1 067 мм)
  • Минимальная способность инспекции линия/интервал: 40 µm
  • Оптическая технология: Microlight™ для оптимизированного освещения
  • Движок обнаружения: Spark™ кроссплатформенный движок обнаружения
  • Съемка изображений: современное оборудование для захвата изображений и передовое программное обеспечение
  • Система движения: линейные моторы для плавного и бесшумного движения
  • Стол: автоматизированный вакуумный стол
  • Обработка: высокопроизводимая прошивка обработки изображений и мощные процессоры
  • Совместимость с автоматизацией: совместимо с AMHS спереди/сзади или интеграцией робота
  • Эргономика оператора: два монитора (по одному с каждой стороны) для удобной работы
