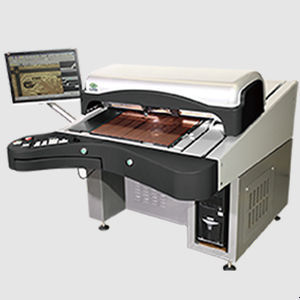

Оптический прибор для контроля VVR

визуальныйвидеодля печатной платы

Описание
AOI‑станция проверки в гибридном режиме для MLB‑печатных плат, объединяющая виртуальную (пост‑обработанную) и живую видеопроверку в одном рабочем месте. Спроектирована для серийного производства, поддерживает минимальный линия/зазор от 25+ µm. Серия VVR включает модели, оптимизированные для разных технологий линия/зазор: VVR 25µ и VVR 30µ.

Ключевые характеристики

• Интегрированный просмотр пост‑обработанных AOI‑изображений дефектов и проверка в режиме живого видео
• До 70% повышение эффективности верификации по сравнению с традиционными методами
• Отображение цветных изображений дефектов, захваченных напрямую AOI
• Переменное оптическое увеличение с автоматической калибровкой
• Стационарный вакуумный стол для стабильного размещения MLB‑плат
• Эргономичный дизайн рабочего места
• Четкое изображение дефектов и регулируемая видео‑подсветка

Опции

• Авто‑маркер для маркировки дефектов
• Сканер штрих‑кодов для прослеживаемости
• Регулируемое крепление монитора
• CDB™ / CDBIC™ — классификация дефектов и виртуальная карта дефектов
• SharpLight™ — улучшенная обработка видеоизображения

Технические характеристики

• Тип продукта: AOI‑станция проверки в гибридном режиме для MLB‑печатных плат
• Поддерживаемый минимальный линия/зазор: 25+ µm
• Модели: VVR 25µ, VVR 30µ (оптимизированы под соответствующую технологию линия/зазор)
• Разработано для высокообъемных производственных линий MLB
• Поддерживает проверку пост‑обработанных AOI‑изображений и инспекцию в реальном времени
• Передовые алгоритмы улучшения изображения для быстрой фильтрации ложных срабатываний
• Опциональный сенсорный экран для классификации дефектов и обратной связи QA в реальном времени
• Интеграция с базой данных для результатов проверки и прослеживаемости
• Переменный зум и автоматизированная процедура калибровки
• Стационарный вакуумный стол для обеспечения стабильности плат в процессе проверки
• Эргономичная компоновка и регулируемая видео‑подсветка для оптимальной видимости дефектов
• Опциональные аксессуары: авто‑маркер, сканер штрих‑кодов, регулируемое крепление монитора
• Опциональное программное обеспечение/функции: CDB™/CDBIC™ (классификация & виртуальная картография дефектов), SharpLight™ (улучшенное видео)
• Совместимость: Совместима со всеми системами AOI CIMS
• Ожидаемое повышение эффективности: до 70% по сравнению с традиционным режимом проверки
