Оптическая система контроля CVR 100 Fi
с помощью видеосистемы технического зренияс камеройавтоматизированная

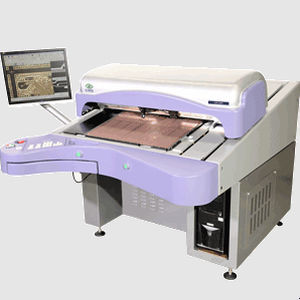

Оптическая система контроля - CVR 100 Fi - CIMS - с помощью видеосистемы технического зрения / с камерой / автоматизированная
Оптическая система контроля - CVR 100 Fi - CIMS - с помощью видеосистемы технического зрения / с камерой / автоматизированная
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Технология
с камерой, оптическая, с помощью видеосистемы технического зрения
Режим функционирования
автоматизированная
Тип
для контроля качества, для выявления неисправностей, для обнаружения дефектов поверхностей, визуальная, видео
Применение
для электронной промышленности, для печатной платы
Другие характеристики
высокое разрешение, с управлением от компьютера, бесконтактная

Описание

Описание
Станция верификации AVI для готовых плат, разработанная для контроля высокотехнологичных HDI и IC подложек. CVR 100 Fi оптимизирована для технологий с шириной линия/промежуток от 10 µm (минимум) и для процессов в диапазоне 10–30 µm. Система сочетает переднюю многоуровневую подсветку с регулируемым видеосветом для получения четкого изображения дефектов и точной классификации. Прочная механика и высокопроизводительное оборудование обеспечивают высокий пропускной поток и надежную работу. Удобный интерфейс и эргономика рабочей станции позволяют эффективно работать при минимальном обучении. CVR 100 Fi полностью совместима с системами управления данными CDB™ и CDBIC™ и интегрируется со всеми системами CIMS AOI, а также с системой финальной проверки Phoenix Fi.

Основные характеристики
  • Несколько конфигураций подсветки для гибкого обнаружения дефектов
  • Переменное увеличение с автоматической калибровкой
  • Стационарный вакуумный стол для стабильной фиксации
  • Эргономичный дизайн для комфорта и эффективности оператора
  • Оптимизированное перемещение «дефект — дефект» для сокращения времени проверки
  • Четкое изображение дефекта с регулируемой видеоподсветкой

Опции
  • Автомаркер для пометки дефектов
  • Сканер штрих-кодов для прослеживаемости
  • Регулируемое крепление монитора
  • CDB™/CDBIC™ — классификация дефектов и виртуальная картография дефектов
  • VVS™ — система виртуальной верификации
  • SharpLight™ — улучшение видеокартинки

Совместимость
Полностью совместима с системами управления данными CDB™ и CDBIC™. Интегрируется со всеми системами CIMS AOI и с системой финальной проверки Phoenix Fi.

Технические характеристики
  • Тип продукта: станция верификации AVI для готовых плат
  • Целевые подложки: HDI и IC подложки высокого уровня
  • Возможности линия/промежуток: оптимизировано для 10–30 µm (минимум 10 µm)
  • Освещение: передовые многоконфигурационные решения; регулируемое видеосвет
  • Оптика: переменное увеличение с автоматической калибровкой
  • Стол: стационарный вакуумный стол
  • Дизайн: эргономичный пользовательский интерфейс и рабочая станция
  • Производительность: прочная механика и мощное оборудование для высокого пропускного потока
  • Движение: оптимизированное перемещение дефект–дефект
  • Обработка дефектов: поддерживает маркировку и ремонт дефектов; автомаркер опционален
  • Опциональные аксессуары: сканер штрих-кодов, регулируемое крепление монитора
  • Совместимость ПО: CDB™ / CDBIC™; VVS™ виртуальная верификация; SharpLight™ улучшение видеокартики
  • Интеграция: совместима со всеми системами CIMS AOI и системой финальной проверки Phoenix Fi
