Коническая пробка DEF

наружная резьбаиз полиэтилена низкой плотности (ПЭВД)для защиты

Описание продукта

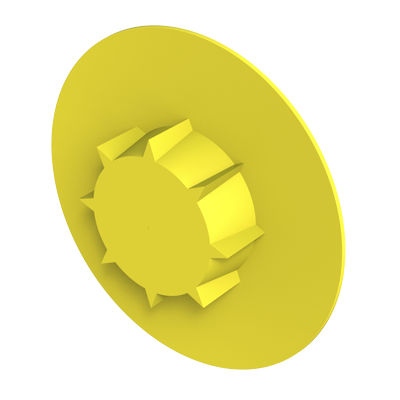

Защитная заглушка для лицевой поверхности фланца клапана обеспечивает амортизированную защиту обработанной поверхности фланца. Заглушка имеет коническое тело и широкую юбку, закрывающую всю поверхность фланца. Подходит для фланцев по DIN 2631–DIN 2635 и поставляется в вариантах для DN 32, DN 40 и DN 50.

Документация и соответствие
Чертеж PDF: доступен
UL94: не указано
IP: не указано
RoHS: соответствует
Единицы: миллиметры
Видео: доступно

Таблица - Ссылки и размеры
Ссылка | DN | Труба x Толщина | Номинальное давление | D1 | D2 | D | H
01500500066 | DN 32 | 42,4 x 2,6 | PN 6; PN 10; PN 16; PN 2 | 37,20 | 39,40 | 78,00 | 15,00
01500500067 | DN 40 | 48,3 x 2,6 | PN 6; PN 10; PN 16; PN 2 | 43,10 | 45,60 | 88,00 | 15,00
01500500068 | DN 50 | 60,3 x 2,9 | PN 6; PN 10; PN 16; PN 2 | 45,50 | 57,70 | 102,00 | 15,00

Дополнительная информация

• Коническое тело и широкая юбка для защиты всей обработанной поверхности фланца
• Обеспечивает амортизированную защиту лицевой поверхности фланца клапана
• Подходит для фланцев DIN 2631–DIN 2635
• Размеры и ссылки указаны выше (в миллиметрах)
• Соответствует RoHS
• Доступны 2D-чертежи и видео продукта

Технические характеристики

• Применение: Фланцы DIN 2631–DIN 2635
• Функция: Амортизированная защита лицевой поверхности фланца
• Конструкция: Коническое тело и широкая юбка
• Единицы: Миллиметры
• Соответствие: RoHS
• Доступные ссылки: 01500500066 (DN 32), 01500500067 (DN 40), 01500500068 (DN 50)
• Номинальные давления: PN 2, PN 6, PN 10, PN 16 (в зависимости от ссылки)
