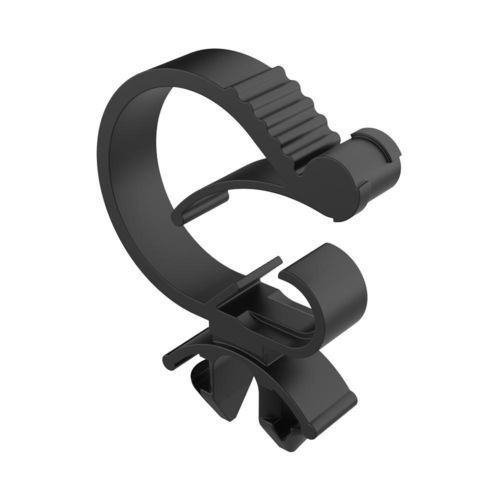

Направляющая для кабеля SGD

Описание продукта
Наш кабельный направляющий элемент для солнечных модулей SGD разработан для двунаправленной установки в овальные отверстия рам фотомодулей. Специальная геометрия предотвращает непреднамеренное проворачивание в стандартных овальных отверстиях, обеспечивая стабильное позиционирование.
Основная функция — прокладка и управление кабелями в прямой или 90° конфигурации, что позволяет реализовать макеты Север/Юг или Восток/Запад. Ручная установка выполняется вставкой с протяжкой и поворотом на 90°, обеспечивая плотную фиксацию за счет трения и высокую сопротивляемость выдергиванию.

Материал и соответствие

• Материал: нейлон 6/6, термо- и УФ-стабилизированный
• Горючесть: UL 94 V-2
• Рабочий диапазон температур: -40°C до 115°C
• Особенности: съемный, многоразовый, система против скручивания
• RoHS: соответствует

Функциональность
Обеспечивает надежную фиксацию кабеля и допускает широкий диапазон диаметров кабеля.

Габариты и дополнительные сведения
Размеры указаны в: миллиметрах. IP: не указано.

Доступные варианты
Артикул | Диапазон кабеля (d) | Размер отверстия панели | Толщина панели | B | L | H
02012000400 | 7,40 to 11,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000401 | 7,40 to 11,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000402 | 7,40 to 11,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 28,40 | 25,40
02012000403 | 7,40 to 11,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 28,40 | 25,40
02012000404 | 10,40 to 17,50 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000405 | 10,40 to 17,50 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000406 | 10,40 to 17,50 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 31,50 | 35,60
02012000407 | 10,40 to 17,50 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 31,50 | 35,60
02012000408 | 15,20 to 22,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000409 | 15,20 to 22,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000410 | 15,20 to 22,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 42,20 | 43,90
02012000411 | 15,20 to 22,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 42,20 | 43,90

Документы и медиа
Чертеж доступен в формате PDF (ссылка на чертеж указана на странице). Доступно видео, демонстрирующее продукт и установку.

Технические характеристики

• Модель: SGD
• Материал: нейлон 6/6, термо- и УФ-стабилизированный
• Горючесть: UL 94 V-2
• Температурный диапазон: -40°C до 115°C
• Особенности: съемный, многоразовый, система против скручивания
• Размеры указаны в: миллиметрах
• RoHS: соответствует
• IP: не указано
