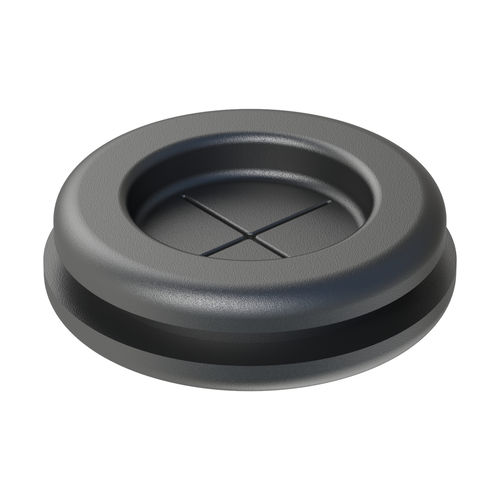

Кабельная втулка из пластика HYPAF
метрическаядля фотоэлектрических модулей

Кабельная втулка из пластика - HYPAF - ISC PLASTIC PARTS - метрическая / для фотоэлектрических модулей
Кабельная втулка из пластика - HYPAF - ISC PLASTIC PARTS - метрическая / для фотоэлектрических модулей
Кабельная втулка из пластика - HYPAF - ISC PLASTIC PARTS - метрическая / для фотоэлектрических модулей - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Материал
из пластика
Другие характеристики
метрическая, для фотоэлектрических модулей
Диаметр кабеля

МАКС.: 53 mm
(2,09 in)

МИН.: 9 mm
(0,35 in)

Описание

Описание продукта
Кабельные вводы с мембраной и крестовым разрезом предназначены для защиты кабелей, прокладываемых через металлические панели. Установка быстрая и простая. Доступные материалы: PVC и TPE. Размеры указаны в миллиметрах.

Материалы и соответствие
  • PVC и TPE (огнестойкость: UL94-HB)
  • RoHS: соответствует
  • Степень защиты IP: не указана


Размеры и документация
Размеры указаны в миллиметрах
Чертеж (PDF): доступен
Видео: доступно

Таблица вариантов
Referenz | Hole size | Panel thickness | d | H | D1 | D2
02001000507 | 15,00 | 2,00 | 9,00 | 7,00 | 20,00 | 18,00
02001000520 | 18,00 | 2,00 | 11,00 | 7,00 | 22,50 | 21,50
02001000521 | 18,50 | 2,00 | 11,00 | 7,00 | 23,00 | 23,00
02001000522 | 20,00 | 2,00 | 13,50 | 7,00 | 24,00 | 24,00
02001000523 | 20,50 | 2,00 | 13,50 | 7,00 | 25,00 | 25,00
02001000524 | 22,00 | 2,00 | 16,00 | 7,40 | 27,50 | 26,00
02001000525 | 22,50 | 2,00 | 16,00 | 7,00 | 27,50 | 27,50
02001000526 | 28,00 | 2,00 | 21,00 | 8,00 | 34,50 | 34,50
02001000527 | 28,00 | 2,00 | 21,00 | 8,00 | 35,00 | 35,00
02001000528 | 36,50 | 2,20 | 29,00 | 9,45 | 43,00 | 43,00
02001000529 | 37,00 | 2,00 | 29,00 | 9,00 | 44,00 | 44,00
02001000530 | 37,00 | 2,20 | 28,00 | 9,60 | 43,50 | 43,50
02001000531 | 46,00 | 2,50 | 35,00 | 10,30 | 52,50 | 52,50
02001000532 | 47,00 | 2,50 | 35,50 | 10,10 | 52,50 | 52,50
02001000533 | 47,00 | 2,50 | 36,00 | 10,00 | 54,00 | 54,00
02001000534 | 59,00 | 2,50 | 46,50 | 10,50 | 66,20 | 66,20
02001000535 | 59,00 | 2,50 | 47,00 | 10,50 | 67,00 | 67,00
02001000536 | 60,00 | 2,50 | 48,00 | 10,00 | 68,00 | 68,00
02001000537 | 64,00 | 2,50 | 53,00 | 10,00 | 75,00 | 75,00

Характеристики / технические данные
  • Бренд: ISC Plastic Parts
  • Модель: HYPAF
  • Тип: кабельный ввод с крестовой мембраной
  • Материалы: PVC, TPE
  • Огнестойкость: UL94-HB (варианты PVC и TPE)
  • RoHS: соответствует
  • IP: не указано
  • Единицы измерения: миллиметры
  • Доступные модели и их размеры: см. таблицу вариантов выше
  • Документация: чертеж (PDF) доступен
  • Мультимедиа: демонстрационное видео доступно
