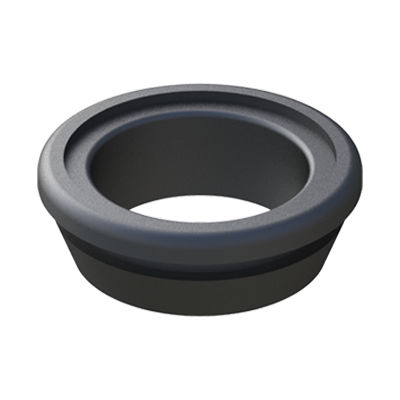

Проходная втулка из каучука HYPAG

из ПВХоткрытаяс открытым концом

Описание продукта
Открытые конические втулки HYPAG защищают кабели при прохождении через металлические панели, предотвращая износ от трения. Монтаж быстрый и простой, без специальных инструментов, подходят для широкого спектра промышленных и электронных применений.

Материалы и свойства

• Неопрен: Хорошая термостойкость, сохраняет гибкость при низких температурах. Отличная стойкость к старению, озону, жирам, бензину и органическим растворителям; умеренная стойкость к маслам. Диапазон эксплуатации: -30 °C до +90 °C.
• PVC: Устойчив к кислотам и минеральным маслам. Подходит для стандартных промышленных условий. В зависимости от референса может быть огнезамедляющим и самозатухающим. Диапазон эксплуатации: -25 °C до +60 °C.
• TPE: Подходит для приложений с высокой тепловой нагрузкой. Диапазон эксплуатации: -50 °C до +125 °C. Только референс 01012000224 выполнен из этого материала.

Примечания / соответствие

• Геометрия может незначительно отличаться в зависимости от референса; при необходимости уточняйте конкретный чертеж.
• Размеры указаны в миллиметрах.
• RoHS: соответствует.
• UL94: не указано. IP: не указано.

Варианты / Размеры (таблица)
Reference | Hole size (A) | Panel thickness (B) | C | D | E
01012000230 | 6,00 | 1,00 | 2,00 | 7,00 | 9,50
01012000231 | 6,00 | 1,00 | 2,50 | 7,00 | 9,50
01012000232 | 6,00 | 1,00 | 3,00 | 7,00 | 9,50
01012000233 | 6,00 | 1,00 | 3,50 | 7,00 | 9,50
01012000234 | 6,00 | 1,00 | 4,00 | 7,00 | 9,50
01012000235 | 6,00 | 1,00 | 4,50 | 7,00 | 9,50
01012000236 | 6,00 | 2,00 | 2,00 | 8,00 | 9,50
01012000237 | 6,00 | 2,00 | 2,50 | 8,00 | 9,50
01012000238 | 6,00 | 2,00 | 3,00 | 8,00 | 9,50
01012000239 | 6,00 | 2,00 | 3,50 | 8,00 | 9,50
01012000240 | 6,00 | 2,00 | 4,00 | 8,00 | 9,50
01012000241 | 6,00 | 2,00 | 4,50 | 8,00 | 9,50
01012000242 | 6,00 | 3,00 | 2,00 | 9,00 | 9,50
01012000243 | 6,00 | 3,00 | 2,50 | 9,00 | 9,50
01012000244 | 6,00 | 3,00 | 3,00 | 9,00 | 9,50
01012000245 | 6,00 | 3,00 | 3,50 | 9,00 | 9,50
01012000246 | 6,00 | 3,00 | 4,00 | 9,00 | 9,50
01012000247 | 6,00 | 3,00 | 4,50 | 9,00 | 9,50
01012000248 | 7,00 | 1,50 | 5,00 | 9,00 | 11,00
01012000249 | 7,00 | 2,00 | 5,00 | 9,00 | 11,00
01012000250 | 10,00 | 1,00 | 6,50 | 9,00 | 16,00
01012000251 | 10,00 | 1,50 | 6,50 | 9,50 | 16,00
01012000252 | 10,00 | 2,00 | 6,50 | 10,00 | 16,00
01012000253 | 10,00 | 3,00 | 6,50 | 11,00 | 16,00
01012000254 | 11,00 | 2,00 | 7,00 | 9,00 | 13,50
01012000255 | 11,00 | 3,00 | 8,00 | 12,00 | 15,00
01012000256 | 11,00 | 3,00 | 8,00 | 12,00 | 15,00
01012000257 | 11,50 | 1,50 | 8,00 | 9,00 | 15,00
01012000258 | 12,00 | 1,50 | 5,00 x 3,00 | 9,00 | 13,70
01012000259 | 16,00 | 2,00 | 12,00 | 8,50 | 19,50
01012000260 | 17,00 | 1,20 | 13,00 | 10,00 | 25,00
01012000212 | 19,60 | 2,00 | 15,50 | 8,00 | 23,90

Характеристики / Технические спецификации

• Семейство / модель: HYPAG (открытые конические втулки)
• Бренд: ISC Plastic Parts
• Типичные применения: Защита кабелей при прохождении через металлические панели; промышленные и электронные применения
• Монтаж: быстрый и простой, без специальных инструментов
• Доступные материалы: неопрен, PVC, TPE (см. температурные диапазоны)
• Единицы измерения: миллиметры
