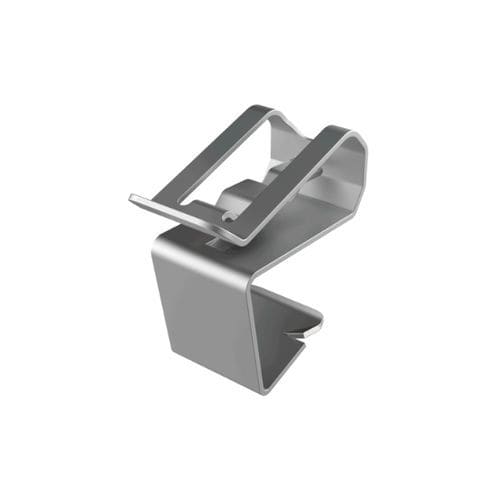

Зажим для кабелей SFA

фотоэлектрическийиз нержавеющей сталидля трассировки

Описание продукта
Клипса для кромки панели SFA фиксирует и направляет две однородные кабельные жилы, обеспечивая упорядоченную укладку кабелей для промышленных и возобновляемых энергетических применений. Изготовлена из нержавеющей стали AISI 304 или AISI 316, подходит для коррозионных или морских сред, требующих долговременной коррозионной стойкости.

Монтаж и обращение
Монтаж выполняется простым нажатием вручную: клипса фиксируется на кромке панели с помощью встроенной запирающей язычковой пластинки. Для снятия или перемещения требуется только отвертка, что обеспечивает быструю сервисную операцию без специальных инструментов. Закруглённые кромки предотвращают повреждение изоляции кабеля при установке. В некоторых вариантах имеются прорези в язычке для использования с хомутами или стяжками для дополнительного крепления.

Характеристики и сертификация
При толщине материала 0,635 мм эти клипсы превосходят стандартные требования по прочности и имеют сертифицированный срок службы не менее 20 лет. Они одобрены по c-UL-us и соответствуют требованиям RoHS. Диапазон рабочих температур от -40 °C до +300 °C позволяет использовать изделие в жёстких условиях. Референс 02012000300 разработан для установки на очень узкие кромки рам.

Референсы и размеры (миллиметры)
Референс | Диапазон кабеля (d) | Толщина панели | Мин. глубина (L) | C | B | H
02012000300 | 5,10 до 7,60 | 0,64 до 2,36 | 10,00 | 24,60 | 12,70 | 9,90
02012000301 | 5,10 до 7,60 | 1,40 до 3,20 | 14,20 | 25,40 | 12,70 | 9,90
02012000302 | 5,10 до 7,60 | 2,30 до 6,40 | 14,20 | 25,40 | 12,70 | 10,40

Дополнительная информация о продукте

• Материал: нержавеющая сталь AISI 304 или AISI 316
• Толщина: 0,635 мм
• Сертифицированный срок службы: не менее 20 лет
• Одобрения: c-UL-us
• Соответствие: RoHS
• Рабочая температура: -40 °C до +300 °C
• Размеры указаны в миллиметрах
• Установка: ручное вдавливание; запирающая язычковая пластинка; для снятия/переноса требуется отвертка
• Особенности: закруглённые кромки для защиты изоляции кабеля; опционные прорези в язычке для стяжек/зажимов
• Типичные применения: фотомодульные установки, электрические системы, панели управления, морские установки, промышленное оборудование, телекоммуникационное оборудование, решения для мобильности
