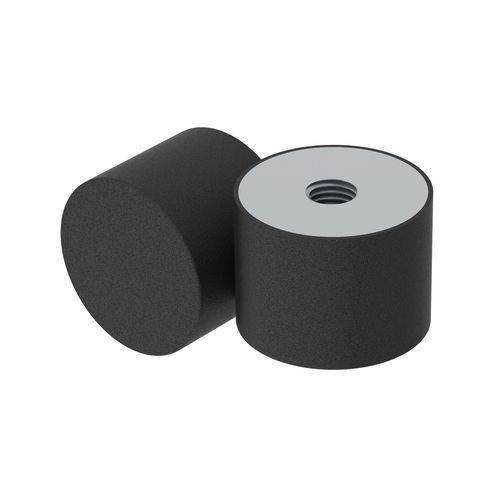

Цилиндрическая антивибрационная опора LSDE

из гальванизированной сталииз эластомераиз нержавеющей стали

Описание продукта
Антивибрационный демпфер (silentblock) серии LSDE, предназначенный для снижения внутренних вибраций двигателей, вентиляторов, стиральных машин, насосов, гидравлических агрегатов, роторов и цилиндров, а также для ограничения передачи вибраций на окружающие конструкции. Компактный резино-металлический элемент в нескольких размерах и вариантах с метрической резьбой. Простота монтажа; предназначен для промышленного и бытового применения.

Материалы и опции

• Стандартный эластомер: NR (натуральный каучук), твердость 55° ± 5 Shore A.
• Другие варианты эластомеров: NBR, SBR, CR, EPDM и вариативные твердости по запросу.
• Металлическая часть стандартная: оцинкованная сталь (S - ST37, DIN EN 12329 - Fe // Zn12 // C).
• Опционально: нержавеющая сталь SS - A2 (AISI 304) или другие специальные сплавы по запросу.

Применение

• Снижение внутренних вибраций двигателей, вентиляторов, стиральных машин, гидравлических агрегатов, насосов, роторов и цилиндров.
• Минимизация или исключение передачи вибраций на внешнее оборудование (сита, вибраторы, каркасы).
• Типичные отрасли: фитнес‑оборудование, бытовая техника, автомобильная промышленность, крупная бытовая техника, мотоциклы, общая машиностроительная техника.

Документы и соответствие

• Чертеж PDF: доступен (скачивание с карточки товара при наличии).
• UL94: недоступен / не сертифицирован.
• IP: не указан.
• RoHS: соответствует требованиям.
• Единицы измерения: миллиметры.
• Видео: доступно видео продукта.

Варианты (Реф | D | H | Метрическая резьба)
00200500001 | 8,00 | 8,00 | M3
00200500002 | 10,00 | 10,00 | M4
00200500688 | 10,00 | 10,00 | M5
00200500003 | 10,00 | 15,00 | M4
00200500004 | 12,00 | 10,00 | M5
00200500005 | 15,00 | 8,00 | M4
00200500006 | 15,00 | 10,00 | M4
00200500008 | 15,00 | 15,00 | M4
00200500009 | 15,00 | 20,00 | M4
00200500011 | 20,00 | 10,00 | M6
00200500012 | 20,00 | 15,00 | M5
00200500013 | 20,00 | 15,00 | M6
00200500014 | 20,00 | 20,00 | M6
00200500015 | 20,00 | 25,00 | M6
00200500010 | 20,00 | 30,00 | M4
00200500016 | 25,00 | 10,00 | M6
00200500017 | 25,00 | 15,00 | M6
00200500019 | 25,00 | 17,00 | M6
00200500020 | 25,00 | 20,00 | M6
00200500021 | 25,00 | 25,00 | M6
00200500022 | 25,00 | 30,00 | M6
00200500023 | 30,00 | 15,00 | M8
00200500024 | 30,00 | 17,00 | M8
00200500025 | 30,00 | 20,00 | M8
00200500026 | 30,00 | 25,00 | M8
00200500027 | 30,00 | 30,00 | M8
00200500028 | 40,00 | 15,00 | M8
00200500029 | 40,00 | 20,00 | M8
00200500030 | 40,00 | 25,00 | M8
00200500031 | 40,00 | 30,00 | M8
00200500032 | 40,00 | 40,00 | M8
00200500033 | 50,00 | 20,00 | M10
00200500034 | 50,00 | 30,00 | M10
00200500035 | 50,00 | 40,00 | M8
00200500036 | 50,00 | 40,00 | M10
00200500037 | 50,00 | 45,00 | M10
00200500038 | 50,00 | 50,00 | M10
00200500039 | 70,00 | 45,00 | M12
00200500040 | 75,00 | 25,00 | M12
00200500042 | 75,00 | 30,00 | M12
00200500043 | 75,00 | 40,00 | M12
00200500044 | 75,00 | 50,00 | M12
00200500046 | 80,00 | 80,00 | M12
00200500047 | 100,00 | 40,00 | M16
00200500049 | 100,00 | 55,00 | M16
00200500050 | 100,00 | 75,00 | M16
00200500052 | 100,00 | 100,00 | M16
00200500053 | 150,00 | 40,00 | M20
00200500054 | 150,00 | 100,00 | M20
00200500055 | 200,00 | 100,00 | M20

Технические характеристики

• Серия / модель: LSDE.
• Функция: демпфирование и виброизоляция для машин и оборудования.
• Стандартный эластомер: NR (натуральный каучук), твердость 55° ± 5 Shore A; возможны варианты NBR, SBR, CR, EPDM.
• Металлические элементы: стандарт оцинкованная сталь ST37; по запросу нержавеющая сталь SS - A2 (AISI 304) или другие сплавы.
• RoHS: соответствует.
• UL94: отсутствует / не применимо.
• IP: не указано.
• Размеры: миллиметры.
