Кабельная втулка из PA6 PRPRA
IP66IP68устойчивая к УФ-лучам

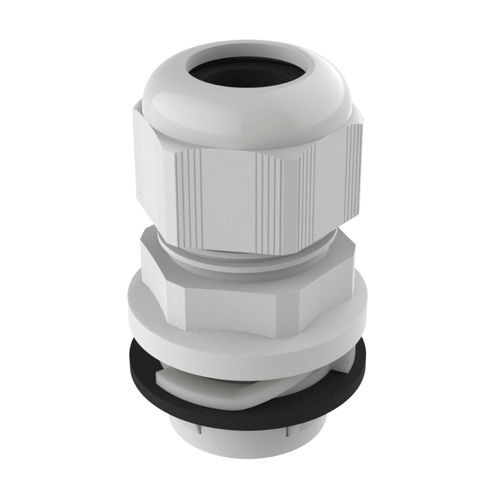

Кабельная втулка из PA6 - PRPRA - ISC PLASTIC PARTS - IP66 / IP68 / устойчивая к УФ-лучам
Кабельная втулка из PA6 - PRPRA - ISC PLASTIC PARTS - IP66 / IP68 / устойчивая к УФ-лучам
Кабельная втулка из PA6 - PRPRA - ISC PLASTIC PARTS - IP66 / IP68 / устойчивая к УФ-лучам - изображение - 2
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Материал
из PA6
Уровень защиты
IP68, IP66, устойчивая к УФ-лучам
Другие характеристики
с резьбой PG, метрическая, для фотоэлектрических модулей, с разъемным соединением
Диаметр кабеля

МИН.: 2 mm
(0,08 in)

МАКС.: 28 mm
(1,1 in)

Диапазон зажима

МИН.: 12 mm
(0,5 in)

МАКС.: 40 mm
(1,6 in)

Рабочая температура

МИН.: -20 °C
(-4 °F)

МАКС.: 100 °C
(212 °F)

Описание

Обзор
Кабельная вводная PRPRA устанавливается легким нажатием (push-fit) без контргайки и резьбовых отверстий, что сокращает время сборки по сравнению со стандартными вводами.

Материалы и уплотнение
Изготовлена из полиамида 6 (PA6). Имеется уплотнительное O-образное кольцо из хлоропренового каучука (CR). Устойчива к УФ-излучению.

Характеристики
Степень защиты: IP66 / IP68; Type 4X (UL 50E).

Установка
Диапазон отверстий в панели: 12–40 мм. Поддерживаемая толщина панели: 0,50–4,00 мм. В зависимости от артикула доступна метрическая или PG резьба.

Температурный режим
-20 °C до +100 °C (постоянно); кратковременно: -30 °C до +150 °C.

Стандарты
Соответствует VDE, UL, CSA, DNV; UL94 V2.

Доступные цвета
  • Светло-серый RAL 7035
  • Темно-серый RAL 7001
  • Черный RAL 9005

По запросу (минимальный заказ): синий RAL 5015, белый RAL 9003 и красный RAL 3020.

Аксессуары
  • Инструмент для демонтажа MHPRP: специальный инструмент для разборки PRPRA и совместимых push-fit вводов; поставляется в упаковке и доступен отдельно. Предназначен для демонтажа при ограниченном доступе с тыльной стороны.
  • Заглушка DTPB: заглушки из полиэтилена низкой плотности (LDPE) для временной герметизации во время монтажа/транспортировки или при неиспользовании. Рабочая температура -40 °C до +60 °C. При использовании с диафрагменной вводной крышкой затяжка крышки сжимает заглушку, улучшая герметичность. Выбирайте диаметр D1 близкий к максимальному диаметру кабеля, поддерживаемому вводом, для корректного уплотнения.


Загрузки / Медиа
Доступен PDF чертежа (2D). UL94: V2. Классификация IP: 68. RoHS: соответствует. Размеры указаны в миллиметрах. Доступно демонстрационное видео PRPRA.

Таблица технических данных
Header: Reference | Hole size | Max. panel thickness | Cable range (d) | L | D | L1 | D1 | SW
02001002026 | 12,20 to 12,40 | 0,50 to 4,00 | 2,00 to 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002027 | 12,20 to 12,40 | 0,50 to 4,00 | 3,00 to 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002028 | 16,20 to 16,40 | 0,50 to 4,00 | 3,00 to 6,50 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002029 | 16,20 to 16,40 | 0,50 to 4,00 | 4,00 to 8,00 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002030 | 16,20 to 16,40 | 0,50 to 4,00 | 3,00 to 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002031 | 16,20 to 16,40 | 0,50 to 4,00 | 5,00 to 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002032 | 20,20 to 20,40 | 0,50 to 4,00 | 3,00 to 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002033 | 20,20 to 20,40 | 0,50 to 4,00 | 5,00 to 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002034 | 20,20 to 20,40 | 0,50 to 4,00 | 6,00 to 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002035 | 20,20 to 20,40 | 0,50 to 4,00 | 7,00 to 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002036 | 25,20 to 25,40 | 0,50 to 4,00 | 8,00 to 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002037 | 25,20 to 25,40 | 0,50 to 4,00 | 11,00 to 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002038 | 32,20 to 32,40 | 0,50 to 4,00 | 11,00 to 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002039 | 32,20 to 32,40 | 0,50 to 4,00 | 15,00 to 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002040 | 40,20 to 40,40 | 0,50 to 4,00 | 16,00 to 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46
02001002041 | 40,20 to 40,40 | 0,50 to 4,00 | 19,00 to 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46

Примечания
Для демонтажа требуется инструмент MHPRP. Для временной герметизации можно использовать заглушки DTPB. Доступны видео и 2D чертежи. Размеры в таблице указаны в миллиметрах.

Технические характеристики
  • Модель: PRPRA
  • Материал: полиамид 6 (PA6)
  • Уплотнительное O-кольцо: хлоропрен (CR)
  • Класс защиты: IP66 / IP68; Type 4X (UL 50E)
  • Диапазон отверстий в панели: 12–40 мм (в зависимости от артикула)
  • Поддерживаемая толщина панели: 0,50–4,00 мм
  • Диапазон кабелей: от 2,00 мм до 28,00 мм в зависимости от артикула
  • Температура эксплуатации: -20 °C до +100 °C (постоянно); кратковременно -30 °C до +150 °C
  • Стандарты: VDE, UL, CSA, DNV; UL94 V2
  • Демонтаж: требует инструмента MHPRP (в комплекте или доступен отдельно)
  • Временная заглушка: DTPB (LDPE), рабочая t -40 °C до +60 °C, push-fit
  • Доступные резьбы: метрическая или PG (в зависимости от артикула)
  • Цвета: RAL 7035, RAL 7001, RAL 9005 (другие по запросу)
  • Единицы измерения: миллиметры
