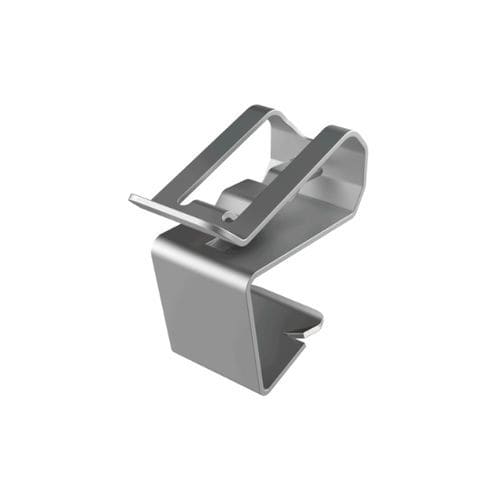

Зажим для кабелей SFE

фотоэлектрическийиз нержавеющей сталидля трассировки

Описание продукта
Клипса для кромки панели SFE фиксирует и направляет два однородных кабеля в промышленных и возобновляемых энергетических установках. Изготовлена из нержавеющей стали AISI 304, толщиной 0,635 мм, обеспечивает высокую механическую прочность и коррозионную стойкость для продолжительного срока службы. Разработана для безрамочных фотомодулей и устанавливается непосредственно на кромку панели путем ручного нажатия, фиксируется интегрированной защелкой. Для снятия или перемещения требуется только отвертка. Закругленные кромки защищают изоляцию кабеля, а геометрия обеспечивает стабильное крепление. Диапазон рабочих температур от -40 °C до +300 °C, минимальный срок службы 20 лет.

Применение

• Безрамочные фотомодули
• Электрические системы
• Судовые/морские установки
• Телекоммуникации
• Промышленное оборудование
• Панели управления

Соответствия и документы

• RoHS: соответствует
• UL94: не указано
• IP: не указано
• Измерения указаны в: миллиметрах
• Чертеж: доступен (2D)
• Видео: доступно

Ссылки и размеры
Ссылка | Диапазон кабеля (d) | Диапазон ширины панели (C) | Макс. толщина панели (T) | Мин. глубина (L) | C | B | H | h
02012000307 | 5,10 до 8,40 | 13,00 до 15,30 | 2,30 | 19,60 | 24,60 | 12,70 | 25,60 | 10,40
02012000308 | 5,10 до 8,40 | 15,30 до 16,80 | 2,30 | 19,60 | 24,60 | 12,70 | 27,60 | 10,40
02012000309 | 5,10 до 8,40 | 16,80 до 18,00 | 2,30 | 19,60 | 24,60 | 12,70 | 29,50 | 10,40

Характеристики / технические спецификации

• Модель: SFE
• Материал: нержавеющая сталь AISI 304
• Предназначена для удержания двух однородных кабелей
• Установка: ручное нажатие; фиксирующая защелка; снимается отверткой
• Толщина: 0,635 мм
• Минимальный срок службы: 20 лет
• Рабочая температура: -40 °C до +300 °C
• RoHS: соответствует
• Измерения в: миллиметрах
• Доступные ссылки: 02012000307, 02012000308, 02012000309
