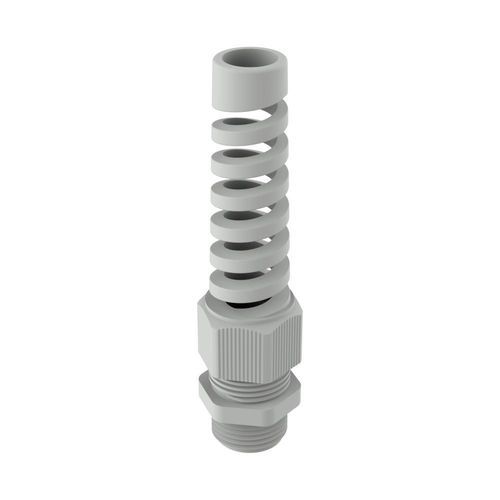

Кабельная втулка из PA6 PRPRFвибростойкаяIP66IP68
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Материал
- из PA6
- Уровень защиты
- IP68, IP66, устойчивая к УФ-лучам, вибростойкая
- Другие характеристики
- метрическая, против растяжения, для плоского кабеля, для фотоэлектрических модулей, с резьбой, многожильная
- Диаметр кабеля
МИН.: 2 mm
(0,08 in)МАКС.: 18 mm
(0,71 in)- Диапазон зажима
МИН.: 2 mm
(0,1 in)МАКС.: 18 mm
(0,7 in)
Описание
Обзор продукта
Гибкие кабельные вводы PRPRF, изготовленные по DIN EN 62444/50262, допускают непрерывное движение кабеля и обеспечивают защиту при вибрации. Корпус из PA6 (нейлон 6), внутренняя уплотнительная манжетка из CR (хлоропрен). Степень защиты: IP66 и IP68 (до 5 bar). UL тип: 4X (UL 50E).
Материалы и конструкция
Защита, одобрения и стандарты
Цвета и покрытия
Все три стандартных цвета устойчивы к УФ (F1 по UL 746C). Специальные цвета по заказу: RAL3020 (красный), RAL9003 (белый), RAL5015 (синий).
Примечания
Доступны запасные уплотнения для многожильных и плоских кабелей, а также рекомендованные контргайки (PRTU, PRTUM, PRTUE); аксессуары продаются отдельно.
Справочники и таблица размеров
Артикул | Резьба | Диапазон кабеля (мм) | L (мм) | H (мм) | B (мм) | Ключ (SW) (мм)
02001001090 | M12 | 2,00 до 5,00 | 58,00 | 8,00 | 16,60 | 15,00
02001001091 | M12 | 2,00 до 5,00 | 58,00 | 10,00 | 16,60 | 15,00
02001001092 | M12 | 2,00 до 5,00 | 58,00 | 15,00 | 16,60 | 15,00
02001001093 | M12 | 3,00 до 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001094 | M12 | 3,00 до 6,50 | 58,00 | 10,00 | 16,60 | 15,00
02001001095 | M12 | 3,00 до 6,50 | 58,00 | 15,00 | 16,60 | 15,00
02001001096 | M16 | 3,00 до 7,00 | 83,20 | 10,00 | 21,50 | 22,00
02001001097 | M16 | 3,00 до 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001098 | M16 | 5,00 до 10,00 | 83,20 | 10,00 | 25,10 | 22,00
02001001099 | M16 | 5,00 до 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001100 | M20 | 5,00 до 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001101 | M20 | 5,00 до 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001102 | M20 | 6,00 до 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001103 | M20 | 6,00 до 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001104 | M20 | 7,00 до 12,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001105 | M20 | 7,00 до 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001106 | M20 | 10,00 до 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001107 | M20 | 10,00 до 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001108 | M20 | 9,00 до 16,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001109 | M25 | 9,00 до 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001110 | M25 | 13,00 до 18,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001111 | M25 | 13,00 до 18,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001120 | PG7 | 3,00 до 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001121 | PG9 | 4,00 до 8,00 | 68,40 | 8,00 | 21,50 | 19,00
02001001122 | PG11 | 5,00 до 10,00 | 83,20 | 8,00 | 25,10 | 22,00
02001001123 | PG13,5 | 6,00 до 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001124 | PG16 | 10,00 до 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001125 | PG21 | 13,00 до 18,00 | 118,90 | 11,00 | 37,80 | 33,00
02001001130 | GAS.3/8" | 3,00 до 7,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001131 | GAS.3/8" | 5,00 до 10,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001132 | GAS.1/2" | 5,00 до 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001134 | GAS.1/2" | 7,00 до 12,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001135 | GAS.1/2" | 10,00 до 14,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001136 | GAS.3/4" | 9,00 до 16,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001137 | GAS.3/4" | 13,00 до 18,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001140 | NPT.3/8" | 3,00 до 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001141 | NPT.3/8" | 5,00 до 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001142 | NPT.1/2" | 5,00 до 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001143 | NPT.1/2" | 6,00 до 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001144 | NPT.1/2" | 7,00 до 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001145 | NPT.1/2" | 10,00 до 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001146 | NPT.3/4" | 9,00 до 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001147 | NPT.3/4" | 13,00 до 18,00 | 118,90 | 15,00 | 37,80 | 33,00
Характеристики / Технические спецификации
Гибкие кабельные вводы PRPRF, изготовленные по DIN EN 62444/50262, допускают непрерывное движение кабеля и обеспечивают защиту при вибрации. Корпус из PA6 (нейлон 6), внутренняя уплотнительная манжетка из CR (хлоропрен). Степень защиты: IP66 и IP68 (до 5 bar). UL тип: 4X (UL 50E).
Материалы и конструкция
- Корпус: PA6 (нейлон 6)
- Внутреннее уплотнение: CR (хлоропреновая резина)
- Уплотнения: доступны для многожильных или плоских кабелей (запасные уплотнения по запросу)
Защита, одобрения и стандарты
- Степень защиты: IP66 и IP68 (до 5 bar)
- UL тип: 4X (UL 50E)
- Класс по UL94: V2
- Соответствие RoHS
- Стандарты / Сертификаты: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12 и 94.2-15), c-CSA-us (CSA C22.2), DNV GL (EN 62444)
Цвета и покрытия
Все три стандартных цвета устойчивы к УФ (F1 по UL 746C). Специальные цвета по заказу: RAL3020 (красный), RAL9003 (белый), RAL5015 (синий).
Примечания
Доступны запасные уплотнения для многожильных и плоских кабелей, а также рекомендованные контргайки (PRTU, PRTUM, PRTUE); аксессуары продаются отдельно.
Справочники и таблица размеров
Артикул | Резьба | Диапазон кабеля (мм) | L (мм) | H (мм) | B (мм) | Ключ (SW) (мм)
02001001090 | M12 | 2,00 до 5,00 | 58,00 | 8,00 | 16,60 | 15,00
02001001091 | M12 | 2,00 до 5,00 | 58,00 | 10,00 | 16,60 | 15,00
02001001092 | M12 | 2,00 до 5,00 | 58,00 | 15,00 | 16,60 | 15,00
02001001093 | M12 | 3,00 до 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001094 | M12 | 3,00 до 6,50 | 58,00 | 10,00 | 16,60 | 15,00
02001001095 | M12 | 3,00 до 6,50 | 58,00 | 15,00 | 16,60 | 15,00
02001001096 | M16 | 3,00 до 7,00 | 83,20 | 10,00 | 21,50 | 22,00
02001001097 | M16 | 3,00 до 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001098 | M16 | 5,00 до 10,00 | 83,20 | 10,00 | 25,10 | 22,00
02001001099 | M16 | 5,00 до 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001100 | M20 | 5,00 до 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001101 | M20 | 5,00 до 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001102 | M20 | 6,00 до 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001103 | M20 | 6,00 до 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001104 | M20 | 7,00 до 12,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001105 | M20 | 7,00 до 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001106 | M20 | 10,00 до 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001107 | M20 | 10,00 до 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001108 | M20 | 9,00 до 16,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001109 | M25 | 9,00 до 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001110 | M25 | 13,00 до 18,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001111 | M25 | 13,00 до 18,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001120 | PG7 | 3,00 до 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001121 | PG9 | 4,00 до 8,00 | 68,40 | 8,00 | 21,50 | 19,00
02001001122 | PG11 | 5,00 до 10,00 | 83,20 | 8,00 | 25,10 | 22,00
02001001123 | PG13,5 | 6,00 до 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001124 | PG16 | 10,00 до 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001125 | PG21 | 13,00 до 18,00 | 118,90 | 11,00 | 37,80 | 33,00
02001001130 | GAS.3/8" | 3,00 до 7,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001131 | GAS.3/8" | 5,00 до 10,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001132 | GAS.1/2" | 5,00 до 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001134 | GAS.1/2" | 7,00 до 12,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001135 | GAS.1/2" | 10,00 до 14,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001136 | GAS.3/4" | 9,00 до 16,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001137 | GAS.3/4" | 13,00 до 18,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001140 | NPT.3/8" | 3,00 до 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001141 | NPT.3/8" | 5,00 до 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001142 | NPT.1/2" | 5,00 до 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001143 | NPT.1/2" | 6,00 до 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001144 | NPT.1/2" | 7,00 до 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001145 | NPT.1/2" | 10,00 до 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001146 | NPT.3/4" | 9,00 до 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001147 | NPT.3/4" | 13,00 до 18,00 | 118,90 | 15,00 | 37,80 | 33,00
Характеристики / Технические спецификации
- Модель / Серия: PRPRF
- Материал корпуса: PA6 (нейлон 6)
- Материал уплотнения: CR (хлоропрен)
- Степень защиты: IP66 и IP68 (до 5 bar)
- UL тип: 4X (UL 50E)
- UL94: V2
- UV сопротивление: F1 по UL 746C
- Специальные цвета: RAL3020, RAL9003, RAL5015
- Запасные уплотнения: доступны для многожильных или плоских кабелей
- Размеры и артикулы: см. таблицу выше
- Единицы измерения: миллиметры
