Крепежный хомут из нержавеющей стали SFH

многоразовыйкоррозионностойкийдля фотогальванического оборудования

Описание

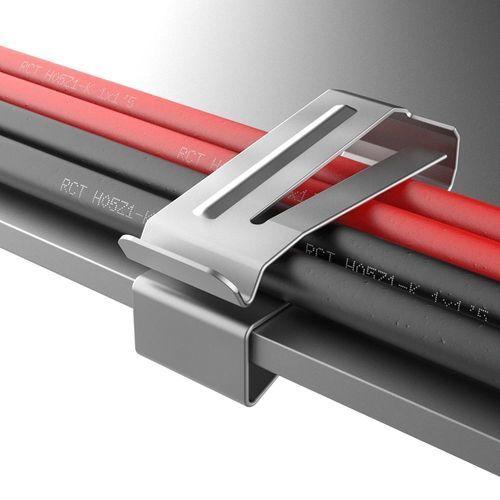

Клипса для кромки панели SFH предназначена для фиксации и направления четырёх однородных кабелей в параллельном расположении, обеспечивая компактное и безопасное кабельное управление в промышленных, фотоэлектрических и морских установках. Изготовлена из термически обработанной нержавеющей стали AISI 410, что обеспечивает высокую механическую прочность и устойчивость к коррозии в сложных условиях.

Вместимость кабеля и монтаж
Модель рассчитана на до 4 кабелей, каждый диаметром Ø 5,1–7,6 мм. Монтаж выполняется ручным нажатием: клипса фиксируется на кромке панели посредством встроенной защёлки. Снятие или перемещение выполняется отверткой. У защёлки есть дополнительный слот для хомутов или скоб для усиления крепления. Кромки закруглены, чтобы не повреждать изоляцию кабеля.

Материалы, долговечность и сертификации
Материал: термически обработанная нержавеющая сталь AISI 410. Толщина клипсы: 0,508 мм. Минимальный срок службы: 20 лет. Сертификации и соответствие: UL, c-UL-us, DFARS. RoHS: соответствует. Рабочий температурный диапазон: -40 °C до +300 °C. UL94 и IP: не указаны. Измерения приведены в миллиметрах.

Области применения

• Фотовольтаические модули (солнечная энергетика)
• Щиты управления
• Электросистемы
• Телекоммуникации
• Морские установки
• Промышленные станки
• Решения для мобильности

Артикулы и размеры
Reference | Cable range (d) | Panel thickness | C | B | H
02012000312 | 5.10 to 7.60 | 1.40 to 3.20 | 33.80 | 12.70 | 9.10
02012000313 | 5.10 to 7.60 | 3.20 to 6.40 | 33.80 | 12.70 | 9.10

Технические характеристики / спецификации

• Brand: ISC Plastic Parts
• Commercial denomination (model): SFH
• Material: heat‑treated AISI 410 stainless steel
• Clip thickness: 0.508 mm
• Cable capacity: up to 4 parallel homogeneous cables
• Cable diameter range: Ø 5.1 – 7.6 mm each
• Panel thickness options: 1.40–3.20 mm (ref 02012000312); 3.20–6.40 mm (ref 02012000313)
• Dimension C: 33.80 mm
• Dimension B: 12.70 mm
• Dimension H: 9.10 mm
• Installation: manual pressure; removal with screwdriver
• Locking: locking tab with additional slot for cable ties/clamps
• Edge finish: rounded edges to protect cable insulation
• Minimum service life: 20 years
• Certifications: UL, c-UL-us; DFARS compliant
• RoHS: compliant
• Operating temperature range: -40 °C to +300 °C
• Measures unit: millimeters
