Ножка для аппарата MFDD

фотовольтаическаяиз сталирегулируемая

Описание продукта

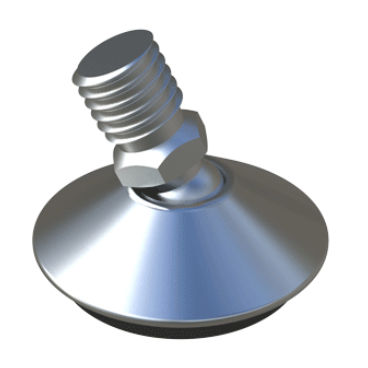

Наклонная регулируемая опора MFDD оснащена стальной крышкой и метрической резьбой M10. Обеспечивает регулировку высоты и компенсацию угла до 24º, выпускается в нескольких длинах и диаметрах для промышленных применений.

Соответствие и документация
Чертёж PDF: доступен для скачивания на странице изделия. UL94: не указано. IP: не указано. RoHS: соответствует. Единицы измерения: миллиметры.

Видео
Доступно MP4‑видео с демонстрацией изделия и монтажа.

Референсы и размеры
Референс | Метрическая резьба (M) | L | D | H | Макс. угол наклона (W)
00900101334 | M10 | 10,00 | 33,20 | 12,00 | 24º
00900101335 | M10 | 10,00 | 50,00 | 15,20 | 24º
00900101336 | M10 | 20,00 | 33,20 | 12,00 | 24º
00900101337 | M10 | 20,00 | 50,00 | 15,70 | 24º
00900101338 | M10 | 30,00 | 33,20 | 12,00 | 24º
00900101339 | M10 | 30,00 | 50,00 | 15,70 | 24º

Связанные семейства

• MNI (фиксированная версия без движения и без наклона)
• Рекомендуемые связанные семейства и вставки: LJMZ, LJMSZ, LJRS, JTPU, LJM, JTPO, LJMO, JTPOA

Характеристики / технические данные

• Семейство: MFDD
• Наименование: наклонная регулируемая опора со стальной крышкой
• Крышка: сталь
• Резьба: M10 (все перечисленные референсы)
• Доступные референсы: 00900101334, 00900101335, 00900101336, 00900101337, 00900101338, 00900101339
• Примерные размеры: L = 10,00 / 20,00 / 30,00 мм; D = 33,20 / 50,00 мм; H ≈ 12,00 / 15,20 / 15,70 мм
• Макс. угол наклона: 24º
• RoHS: соответствует
• UL94: не указано
• IP: не указано
• Единица измерения: миллиметры
