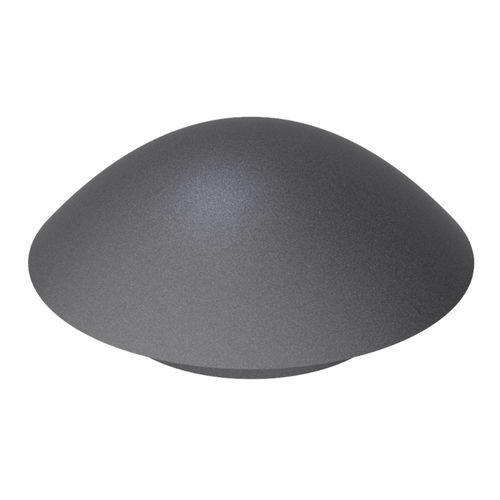

Круглая пробка ZBA

нерезьбоваядля точной вертикальной установкииз термопластика

Описание продукта
Семейство заглушек ZBA предназначено для промышленных и уличных применений, требующих стойкого к погодным условиям материала и изоляции. Изготовлены из TPE (твердость 75/85 Shore A), обеспечивают быструю ручную установку и надежное уплотнение.

Основные характеристики

• Подходят для панелей толщиной от 0,80 до 3,20 мм.
• Допустимый диаметр монтажного отверстия: 12,70 мм – 34,90 мм.
• Погружаемые — обеспечивают герметичность после установки.
• UL-сертификация в зависимости от артикулa (UL-listed или UL-recognized); артикулы с UL-listing могут иметь также NEMA 4 и 4X для защиты от воды и коррозии.
• Класс горючести: 94V-0.
• Температурный диапазон работы: -60°C до 135°C.
• Быстрая ручная установка, без инструментов.

Таблица ссылок и размеров (мм)
Артикул | Диаметр отверстия (A) | Толщина панели (G) | D | H | C
02007000300 | 12,70 | 0,80–3,20 | 23,10 | 11,40 | 7,40
02007000301 | 15,90 | 0,80–3,20 | 26,50 | 11,90 | 7,90
02007000302 | 19,10 | 0,80–3,20 | 29,20 | 13,00 | 8,90
02007000303 | 22,20 | 0,80–3,20 | 32,50 | 13,50 | 9,10
02007000304 | 25,40 | 0,80–3,20 | 35,80 | 14,20 | 10,20
02007000305 | 27,80 | 0,80–3,20 | 38,60 | 14,00 | 10,20
02007000306 | 34,90 | 0,80–3,20 | 45,20 | 14,30 | 10,70

Документы и примечания

• Размеры указаны в миллиметрах.
• RoHS: соответствует (указано).
• Доступны 2D-чертежи и видео о продукте.

Характеристики / технические спецификации

• Марка: ISC Plastic Parts
• Семейство / модель: ZBA
• Материал: TPE
• Твердость: 75/85 Shore A
• Совместимая толщина панели: 0,80–3,20 мм
• Диапазон диаметров монтажных отверстий: 12,70–34,90 мм
• Герметичность: погружаемые, обеспечивают уплотнение после монтажа
• Горючесть: 94V-0
• Сертификации: UL (в зависимости от артикула); NEMA 4/4X для UL-listed артикулов
• Рабочая температура: -60°C до 135°C
• Установка: вручную, быстро, без инструментов
