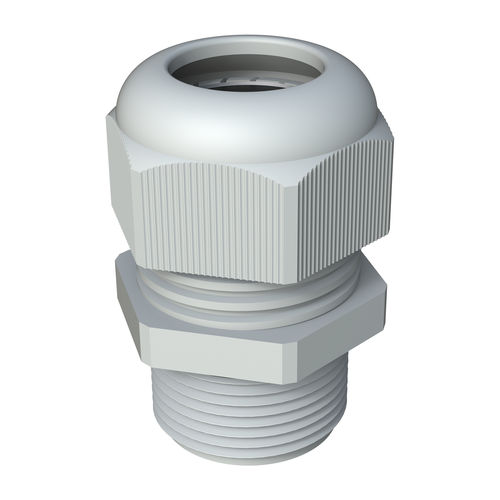

Кабельная втулка из PA6 PRPRE

вибростойкаяIP66IP68

Общее описание
Кабельные вводы PRPRE с ламелевым зажимным устройством обеспечивают надёжное удержание и уплотнение кабелей в промышленных и уличных установках. Доступны с метрической, PG, GAS (BSPP) и NPT резьбой, в цветах RAL 9005, RAL 7001 и RAL 7035.

Сведения о сериях
Серия AA – с трапецеидальной внутренней резьбой (против выкручивания)

• Корпус: полиамид 6. Уплотнение: неопрен; предварительно выштампованные уплотнительные кольца, действующие как O‑ring.
• Рабочая температура: -40°C до +100°C.
• Степень защиты: IP68.
• Негорючесть: самозатухающий материал UL94‑V2.
• Сертификации: VDE (EN 62444), UL, c‑UL‑us, DNV.
• Трапецеидальная внутренняя резьба предотвращает непреднамеренное раскручивание корпуса и гайки; некоторые чёрные (RAL 9005) исполнения устойчивы к УФ.

Серия BB – с внутренними защитными зубьями (антивибрация)

• Корпус: полиамид 6. Уплотнение: хлоропрен с интегрированным O‑ring; интегрированные уплотнительные кольца в основании.
• Рабочая температура: -20°C до +100°C (кратковременные пики до +150°C).
• Степень защиты: IP66 / IP68 (до 5 бар) и Type 4X (UL 50E) для соответствующих исполнений.
• Негорючесть: UL94‑V2.
• Сертификации: VDE (EN 62444), UL (UL 514B), CSA C22.2, DNV GL.
• Внутренние защитные зубья обеспечивают антивибрационную фиксацию.

Соответствие и области применения
Обе серии разработаны в соответствии с IEC/EN 62444 и подходят для электрических, механических и уличных применений, где требуется надёжное уплотнение и удержание кабеля.

Технические материалы / замечания
PDF‑чертежи (2D) доступны. Маркировка/стандарты: UL94 V2, IP66/IP68, соответствие RoHS. Размеры в миллиметрах. Доступно демонстрационное видео.

Доступные артикула (выборка)
Артикул | Резьба | Диапазон зажима | SW | L1 | L2 | Серия
02001001350 | M12 x 1,5 | 1.50–5.00 | 15 | 24.00 | 8.00 | AA
02001001250 | M12 x 1,5 | 2.00–5.00 | 15 | 25.30 | 8.00 | BB
02001001354 | M16 x 1,5 | 1.50–6.00 | 19 | 27.00 | 10.00 | AA
02001001362 | M20 x 1,5 | 3.00–9.00 | 24 | 30.00 | 10.00 | AA
02001001380 | M32 x 1,5 | 14.00–25.00 | 42 | 42.00 | 10.00 | AA
02001001386 | M50 x 1,5 | 17.00–31.00 | 60 | 55.00 | 12.00 | AA
02001001394 | PG 7 | 1.50–5.00 | 15 | 24.00 | 8.00 | AA
02001001300 | PG 7 | 2.00–5.00 | 15 | 25.30 | 8.00 | BB
02001001416 | NPT 1/2" | 3.00–9.00 | 24 | 30.00 | 14.00 | AA

Технические характеристики

• Модель / серия: PRPRE (AA, BB).
• Резьбы: метрическая (M12–M63), PG (PG7–PG48), GAS (BSPP), NPT.
• Материал корпуса: полиамид 6 (PA6).
• Уплотнения: неопрен (AA); хлоропрен + интегрированный O‑ring (BB).
• Рабочая температура: AA -40°C до +100°C; BB -20°C до +100°C (пики до +150°C).
• Степень защиты: AA IP68; BB IP66 / IP68 (до 5 бар); Type 4X для некоторых исполнений.
• Негорючесть: UL94‑V2.
• Сертификации: IEC/EN 62444, VDE, UL, c‑UL‑us, CSA C22.2, DNV / DNV GL (в зависимости от артикула).
• Особенности: трапецеидальная внутренняя резьба для предотвращения выкручивания (AA); внутренние защитные зубья для антивибрации (BB).
