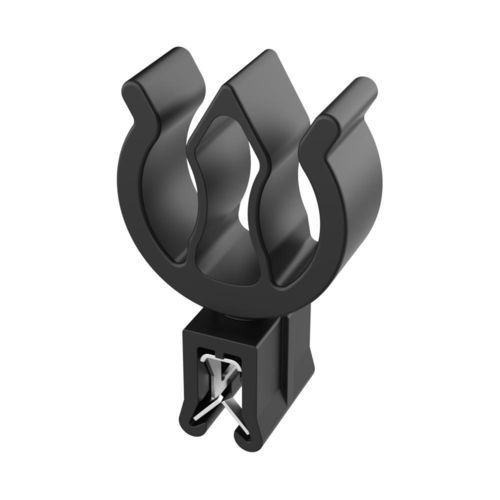

Крепежный хомут из нержавеющей стали SFV

из пластиканейлоновыйзащелкивающийся

Обзор продукта
Клипса SFV крепится на панелях толщиной 1–3 мм, типичных для рам солнечных модулей, обеспечивая надежную фиксацию без монтажного отверстия.

Функциональность
Конструкция «на защелку» по кромке обеспечивает быструю установку и высокую осевую удерживающую силу. Пластиковый канал для проводов изолирует кабели от алюминиевых рам в соответствии с UL 3741. Кабели вставляются нажатием пальца; удержание усиливается, когда заполнены оба кабельных гнезда.

Ключевые характеристики

• Толщина панели: 1–3 мм
• Вместимость кабелей: до 2 кабелей Ø 5,8–8,0 мм
• Материал металлической клипсы: нержавеющая сталь 304
• Материал корпуса: черный термостойкий и УФ-стабилизированный нейлон
• Диапазон температур: 0°C до 85°C (нейлон) / -40°C до 300°C (металлическая клипса)
• Негорючесть нейлона: UL 94 V-2
• RoHS: Соответствует
• IP: Не указано
• Единицы: миллиметры

Таблица ссылок
Артикул | Диапазон кабеля (d) | Толщина панели | D | B | L | H | C
02012000372 | 5,8 до 8,0 | 1,00 до 3,00 | 35,60 | 9,70 | 22,10 | 23,60 | 13,50

Технические характеристики

• Модель: SFV
• Крепление: накладной монтаж по кромке, монтажное отверстие не требуется
• Подходящая толщина панели: 1–3 мм
• Вместимость кабелей: до 2 кабелей Ø 5,8–8,0 мм
• Металлический компонент: клипса из нержавеющей стали 304
• Материал корпуса: черный термостойкий и УФ-стабилизированный нейлон
• Температурные пределы: нейлон 0°C до 85°C; металлическая клипса -40°C до 300°C
• Класс горючести (нейлон): UL 94 V-2
• Стандарты: UL 3741 (изоляция кабелей от алюминиевых рам)
• Единица измерения: миллиметры
