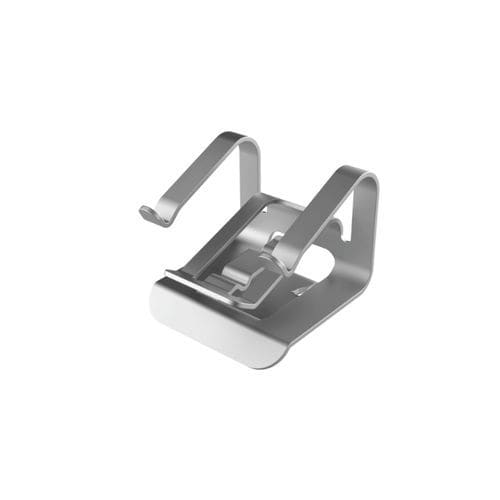

Крепежный хомут из нержавеющей стали SFI

защелкивающийсямногоразовыйкоррозионностойкий

Описание
Клипса для кромки панели SFI фиксирует и направляет четыре однородных кабеля в компактной конфигурации, обеспечивая экономию места при организации кабелей в промышленных и возобновляемых энергетических установках. Изготовлена из нержавеющей стали AISI 410, обеспечивает высокую механическую прочность и коррозионную стойкость для надежной длительной работы.

Конструкция и применение

• Уменьшенная компактная конструкция по сравнению с другими версиями на 4 кабеля для оптимизации пространства рамы.
• Подходит для четырех проводников Ø 6,6–8,4 мм, расположенных по два внизу и по два вверху для минимизации занимаемой площади на кромке панели.
• Короткая фиксирующая планка, специально разработанная для рам с узкими кромками (10 мм), что облегчает интеграцию в тонкие корпуса фотомодулей.
• Закругленные кромки предотвращают повреждение изоляции кабелей, обеспечивая безопасное и долговечное крепление.

Установка и обслуживание

• Быстрая ручная установка с фиксацией при помощи защелки; для первоначального монтажа не требуются инструменты.
• Снятие или перемещение выполняется легко отверткой.

Соответствие и долговечность

• Толщина: 0,635 мм, выше обычных рыночных аналогов.
• Гарантированный минимальный срок службы: 20 лет.
• Сертификация: c-UL-us.
• Диапазон рабочих температур: -40 °C до +300 °C.
• Соответствует требованиям RoHS.

Подходит для

• Фотovoltaические модули
• Электрические системы и щиты управления
• Морские установки
• Телекоммуникации
• Промышленное оборудование
• Решения для мобильности

Техническая таблица
Артикул | Диапазон кабеля (d) | Толщина панели | Мин. глубина (L) | C | B | H
02012000314 | 6,60 до 8,40 | 0,80 до 2,00 | 10,00 | 21,80 | 22,90 | 17,80

Дополнительная информация
Доступен PDF-чертеж. Размеры в миллиметрах. Доступно видео с демонстрацией продукта.

Характеристики / Технические спецификации

• Модель: SFI
• Артикул: 02012000314
• Материал: нержавеющая сталь AISI 410
• Диапазон кабеля (d): 6,6 – 8,4 мм
• Совместимость толщины панели: 0,80 – 2,00 мм
• Минимальная глубина (L): 10,00 мм
• Размеры: C = 21,80 мм, B = 22,90 мм, H = 17,80 мм
• Толщина клипсы: 0,635 мм
• Короткая фиксирующая планка для рам с узкой кромкой 10 мм
• Гарантированный срок службы: 20 лет
• Сертификация: c-UL-us
• Рабочая температура: -40 °C до +300 °C
• RoHS: Соответствует
• Типичные применения: фотомодули, электрические щиты, морская отрасль, телеком, промышленное оборудование, мобильность
