Крепеж на 1/4 оборота из пластика SGE

для панелейкулачковыйstretch-fit

Описание продукта

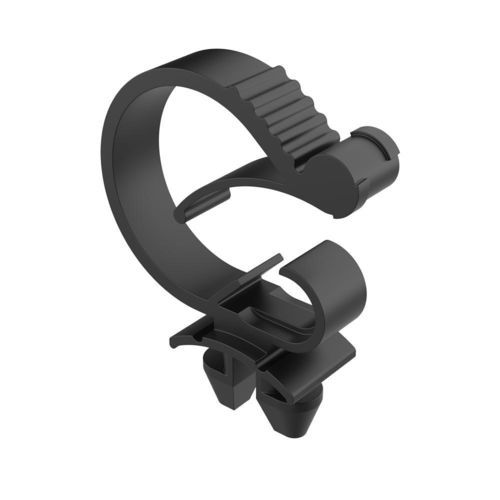

Клипса-зажим SGE с четвертьоборотом — это крепление кабеля, использующее систему монтажа с поворотом на 1/4 оборота (90°). Клипса фиксируется трением внутри монтажного отверстия и устанавливается вручную коротким поворотом, обеспечивая стабильное крепление и высокую прочность на вытяжение.

Функциональность

• Удаляется простым поворотом для корректировки прокладки или положения кабеля
• Повторно используемая конструкция с интегрированной блокировкой, предотвращающей случайное раскрытие или освобождение
• Подходит для широкого диапазона диаметров кабеля, применима в различных промышленных сферах

Материалы и соответствие

• Материал: термостабилизированный и УФ-стабилизированный нейлон 6/6
• Невоспламеняемость: UL 94 V-2 (на странице также указано UL94: V2 - V0)
• Диапазон температур: −40 °C до 115 °C
• RoHS: Соответствует
• Степень защиты IP: Не указана

Таблица артикулов (размеры в миллиметрах)

• 02012000420 — Диапазон кабеля (d): 7.40 до 11.20 мм; Монтажный паз: 6.35 до 9.50 мм; B: 7.90 мм; L: 28.40 мм; H: 26.20 мм; Тип: 1
• 02012000421 — Диапазон кабеля (d): 7.40 до 11.20 мм; Монтажный паз: 9.50 до 12.50 мм; B: 7.90 мм; L: 28.40 мм; H: 26.20 мм; Тип: 1
• 02012000422 — Диапазон кабеля (d): 7.40 до 11.20 мм; Монтажный паз: 12.50 до 13.00 мм; B: 7.90 мм; L: 28.40 мм; H: 26.20 мм; Тип: 1
• 02012000423 — Диапазон кабеля (d): 7.40 до 11.20 мм; Монтажный паз: 8.00 мм; B: 7.90 мм; L: 28.40 мм; H: 25.10 мм; Тип: 2
• 02012000424 — Диапазон кабеля (d): 10.40 до 17.50 мм; Монтажный паз: 6.35 до 9.50 мм; B: 7.90 мм; L: 31.50 мм; H: 30.00 мм; Тип: 1
• 02012000425 — Диапазон кабеля (d): 10.40 до 17.50 мм; Монтажный паз: 9.50 до 12.50 мм; B: 7.90 мм; L: 31.50 мм; H: 30.00 мм; Тип: 1
• 02012000426 — Диапазон кабеля (d): 10.40 до 17.50 мм; Монтажный паз: 12.50 до 13.00 мм; B: 7.90 мм; L: 31.50 мм; H: 30.00 мм; Тип: 1
• 02012000427 — Диапазон кабеля (d): 10.40 до 17.50 мм; Монтажный паз: 8.00 мм; B: 7.90 мм; L: 31.50 мм; H: 29.50 мм; Тип: 2
• 02012000428 — Диапазон кабеля (d): 15.20 до 22.20 мм; Монтажный паз: 6.35 до 9.50 мм; B: 7.90 мм; L: 42.20 мм; H: 38.40 мм; Тип: 1
• 02012000429 — Диапазон кабеля (d): 15.20 до 22.20 мм; Монтажный паз: 9.50 до 12.50 мм; B: 7.90 мм; L: 42.20 мм; H: 38.40 мм; Тип: 1
• 02012000430 — Диапазон кабеля (d): 15.20 до 22.20 мм; Монтажный паз: 12.50 до 13.00 мм; B: 7.90 мм; L: 42.20 мм; H: 38.40 мм; Тип: 1
• 02012000431 — Диапазон кабеля (d): 15.20 до 22.20 мм; Монтажный паз: 8.00 мм; B: 7.90 мм; L: 42.20 мм; H: 37.10 мм; Тип: 2

Примечания
Тип 1 соответствует профилю «T-Type» (подходит для солнечных и промышленных профилей). Тип 2 соответствует профилю «I-Type» (распространённый алюминиевый профиль, используемый в конструкциях промышленной автоматизации и системах крепления солнечных панелей). Проверьте размер монтажного паза, чтобы выбрать подходящий артикул.

Технические характеристики

• Материал: термостабилизированный и УФ-стабилизированный нейлон 6/6
• Невоспламеняемость: UL 94 V-2 (на странице также указано UL94: V2 - V0)
• Диапазон температур: −40 °C до 115 °C
• Повторно используемая конструкция с замком для предотвращения случайного освобождения
• Установка: ручная система монтажа 1/4 оборота (90°); фиксация за счёт трения внутри монтажного отверстия
• Размеры в миллиметрах
• RoHS: Соответствует; IP: Не указано
• Подходит для алюминиевых профилей T-Type (Тип 1) и I-Type (Тип 2); проверьте размер монтажного паза для подбора
