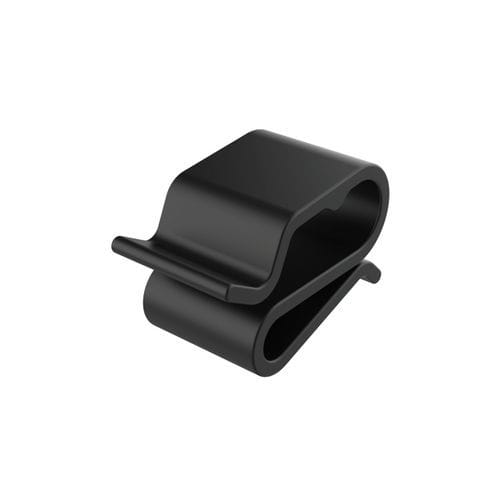

Крепежный хомут из полиамида SFU

нейлоновыйзащелкивающийсядля защиты от УФ

Описание продукта
Наш клипса для кабеля SFU разработан для надёжной укладки 1 или 2 фотовольтационных кабелей. Его прямой дизайн с двойной компрессией обеспечивает плотное удержание кабелей без дополнительных инструментов и позволяет быстро установить изделие на кромку панели.

Применение и совместимость
Клипса насаживается на кромку PV‑панели и фиксируется в любом овальном монтажном отверстии для кабельного менеджмента 7×10 мм или большего размера. Размеры указаны в миллиметрах.

Материалы и варианты

• Материал: стойкий к УФ Nylon 6/6 (класс F1 для наружного применения) или высокопрочный Nylon 12
• Вместимость: 1–2 PV‑кабеля
• Диапазон температур Nylon 6/6: -40 °C до 105 °C
• Диапазон температур Nylon 12: -40 °C до 120 °C

Соответствие и дополнительная информация

• RoHS: Соответствует
• UL94: Не указано
• IP: Не указано
• PDF чертежа: доступен (ссылка на чертёж на странице)
• Видео: доступно демонстрирующее продукт

Размеры и ссылка
Артикул: 02012000375
Диапазон кабелей (d): 5,00 до 7,60 мм
Толщина панели: 1,30 до 3,10 мм
Мин. глубина (L): 18,30 мм
Мин. глубина овального отверстия (l): 7,10 мм
Размер отверстия панели: 7,00 x 10,00 мм
D x B: 23,10 x 12,70 мм
H: 9,90 мм

Технические характеристики

• Артикул: 02012000375
• Вместимость: 1–2 PV‑кабеля
• Совместимое отверстие панели: овальное 7×10 мм или больше
• Варианты материалов: стойкий к УФ Nylon 6/6 (F1 наружный) или Nylon 12
• Диапазон температур Nylon 6/6: -40 °C до 105 °C
• Диапазон температур Nylon 12: -40 °C до 120 °C
• RoHS: Да
• Единицы измерения: миллиметры
• Размеры в таблице (D x B): 23,10 x 12,70 мм
• Указанный размер отверстия панели: 7,00 x 10,00 мм
