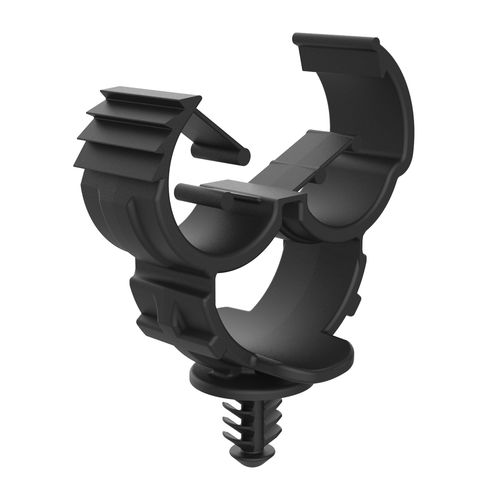

Крепежный хомут из пластика

защелкивающийсядля фотогальванического оборудования

Описание продукта
Клип-клампы с анкером «ёлочка» (вставка в панель) предназначены для автоматического центрирования и фиксации кабелей и труб. Самозакрывающийся механизм позволяет позиционировать кабель/трубу и при приложении давления автоматически закрывать и фиксировать изделие, сокращая время монтажа. Разные артикулы покрывают различные диапазоны диаметров и толщин панелей.

Области применения

• Фиксация и центрирование кабелей или труб в панелях и листах
• Прокладка и удержание в электрических шкафах, корпусах и шасси
• Подходит для промышленных и управляющих систем

Соответствие и технические замечания

• Доступны чертеж (PDF) и демонстрационное видео
• RoHS: соответствует
• UL94: не указано
• Степень защиты IP: не указана
• Размеры указаны в миллиметрах (mm)

Таблица — артикулы и основные размеры (значения в мм)
Reference | Suitable for | Panel Thickness | Tube Diameter | B | C | H | A | H1
02800120011 | Ø 9,10 | 3,00 to 15,00 | 8 to 18 | 29,00 | 10,00 | 38,50 | 20,00 | 21,70
02800120010 | M6 | 10,00 | 3 to 12 | 22,00 | 20,00 | 32,00 | 9,00 | 10,00 to 16,00

Характеристики / Технические спецификации

• Тип продукта: клип/клемма с анкером (фиксация «ёлочка») для вставки в панель
• Функция: самозакрывающаяся система для автоматического центрирования и фиксации кабелей/труб
• Совместимость: варианты для различных диаметров (см. таблицу)
• Материал: пластик (точная марка не указана на странице)
• Стандарты: указано соответствие RoHS; UL94/IP не указаны
• Доступные артикулы: 02800120011, 02800120010
• Документация: чертеж (PDF) и видео доступны
