Ножка для аппарата LKM

фотовольтаическаяиз нержавеющей сталидля нивелирования

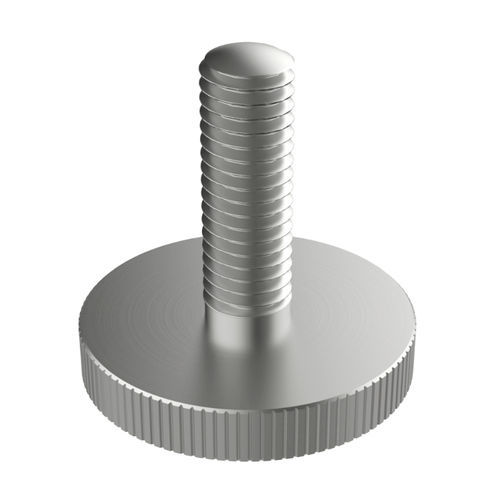

Описание Фиксированная нивелировочная опора LKM изготовлена из нержавеющей стали AISI 303 (EN 1.4305), стандартного качества ISC, оптимизированного для обработки. Предназначена для средних нагрузок (проверять по ссылке на конкретную позицию) и оснащена прочной рифленой нержавеющей подошвой для удобства установки. Для некоторых артикулов предусмотрена противоскользящая накладка из NBR 80 Shore; стальная гайка доступна при минимальном заказе.

Ключевые характеристики

• Материал: AISI 303 нержавеющая сталь (EN 1.4305)
• Применение: Средние нагрузки (в зависимости от артикула)
• Подошва: Прочная рифленая нержавеющая подошва для облегчения монтажа
• Опции: Противоскользящая накладка NBR 80 Shore и стальная гайка по минимальному заказу
• Варианты по коррозионной стойкости: рассмотреть AISI 304 (EN 1.4301) для общего применения или AISI 316 (EN 1.4401) для агрессивных/морских сред

Доступные артикула (фрагмент)
Артикул | Метрическая резьба | L (mm) | D (mm) | H (mm) | Материал | Противоскользящая | Макс. нагрузка (N)
04500500000 | M5 | 10,00 | 20,00 | 4,00 | SS303 | нет | 5.000
04500500001 | M5 | 12,00 | 20,00 | 4,00 | SS303 | нет | 5.000
04500500002 | M5 | 16,00 | 20,00 | 4,00 | SS303 | нет | 5.000
04500500003 | M5 | 20,00 | 20,00 | 4,00 | SS303 | нет | 5.000
04500500004 | M6 | 12,00 | 24,00 | 5,00 | SS303 | опционально (некоторые refs с NBR) | 5.000
04500500005 | M6 | 16,00 | 24,00 | 5,00 | SS303 | нет | 5.000
04500500006 | M6 | 20,00 | 24,00 | 5,00 | SS303 | нет | 5.000
04500500007 | M6 | 25,00 | 24,00 | 5,00 | SS303 / SS304 / SS316 (в зависимости от артикула) | опционально | 5.000
04500500008 | M6 | 30,00 | 24,00 | 5,00 | SS303 | опционально | 5.000
04500500009 | M8 | 12,00 | 30,00 | 6,00 | SS303 | опционально | 6.000
04500500010 | M8 | 16,00 | 30,00 | 6,00 | SS303 | опционально | 6.000
04500500011 | M8 | 20,00 | 30,00 | 6,00 | SS303 | опционально | 6.000
04500500012 | M8 | 25,00 | 30,00 | 6,00 | SS303 | опционально | 6.000
04500500013 | M8 | 30,00 | 30,00 | 6,00 | SS303 | опционально | 6.000

Соответствие и файлы

• UL94: не указано
• IP: не указано
• RoHS: соответствует
• Единицы: миллиметры
• Доступно демонстрационное видео

Характеристики / технические спецификации

• Модель / серия: LKM
• Основной материал: AISI 303 (EN 1.4305)
• Альтернативные материалы для повышенной коррозионной стойкости: AISI 304 (EN 1.4301), AISI 316 (EN 1.4401)
• Тип подошвы: Рифленая нержавеющая подошва; на отдельных артикулов доступна опция NBR 80 Shore
• Применение: Фиксированная нивелировочная опора для средних нагрузок
• Варианты: Метрические резьбы M5, M6, M8 и разные длины L, диаметры D/H
• RoHS: соответствует
• Единицы измерения: миллиметры
