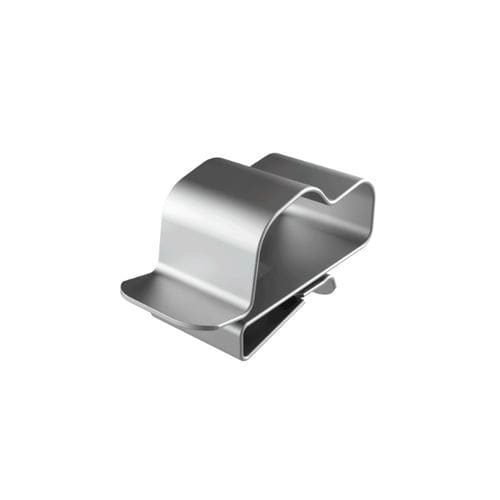

Крепежный хомут из нержавеющей стали SFB

защелкивающийсяс зажимомкоррозионностойкий

Описание продукта
Клипса для кромки панели SFB предназначена для крепления и направления двух гетерогенных кабелей по краю панели, включая случаи без структурных профилей. Изготовлена из термообработанной нержавеющей стали AISI 410, обеспечивает высокую механическую прочность и коррозионную стойкость, подходит для фотогальванических установок и промышленных сред. Изделие имеет две дифференцированные полости: одна для кабелей модулей до Ø 7,6 мм и одна для кабелей микропреобразователей Ø 10,5–12 мм. Установка выполняется ручным нажатием; фиксирующий язычок надежно закрепляет клипсу. Для снятия или перемещения используется отвертка. Щель в язычке позволяет применять стяжки или хомуты для дополнительного крепления. Закругленные кромки защищают изоляцию кабеля и снижают риск истирания.

Характеристики и сертификация
Толщина: 0,508 мм. Удерживающая сила: до 6,8 кг. Минимальный сертифицированный срок службы: 20 лет. Диапазон рабочих температур: -40 °C до +300 °C. Сертификация: c-UL-us. RoHS: соответствует. UL94: недоступно. IP: недоступно. Размеры указаны в: миллиметрах.

Применение

• Фотовольтаические модули
• Электрические системы и щиты управления
• Морские установки
• Телекоммуникации
• Промышленные станки

Таблица ссылок (мм)
Артикул | Макс. диапазон кабеля (d1) | Диапазон кабеля (d2) | Толщина панели
02012000303 | 7,60 | 10,50 до 12,00 | 1,30 до 3,00
02012000304 | 7,60 | 10,50 до 12,00 | 3,00 до 6,40

Чертеж / Видео
Чертеж PDF: на странице недоступен напрямую. Видео: доступно, демонстрирует продукт и его применение.

Характеристики / Технические спецификации

• Модель: SFB
• Бренд: ISC Plastic Parts
• Материал: термообработанная нержавеющая сталь AISI 410
• Толщина: 0,508 мм
• Удерживающая сила: до 6,8 кг
• Минимальный сертифицированный срок службы: 20 лет
• Диапазон рабочих температур: -40 °C до +300 °C
• Сертификации: c-UL-us
• RoHS: соответствует
• Полости: две дифференцированные полости — одна для кабелей модулей до Ø 7,6 мм и одна для кабелей микропреобразователей Ø 10,5–12 мм
• Монтаж: ручным нажатием с фиксирующим язычком; снятие/перемещение отверткой
• Дополнительное крепление: щель в язычке для стяжек или хомутов
• Дизайн кромки: закругленные кромки для защиты изоляции кабеля
• Типичные применения: фотовольтаические установки, электрические/управляющие щиты, морские, телекоммуникации, промышленные станки
• Варианты по артикулу и диапазоны толщины панели: см. таблицу ссылок выше
