Защита для труб не определено DCTU

push-fitдля фотогальванического оборудования

Описание продукта

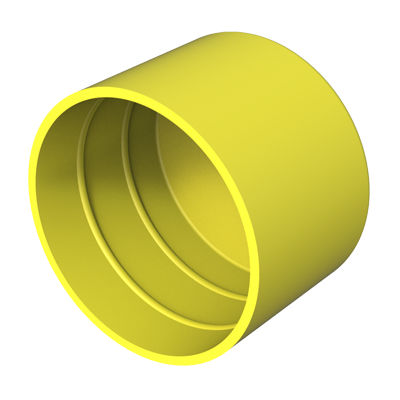

Защитный колпачок DCTU для резьб BSP/GAS и стальных труб. Предназначен для защиты резьб и торцов труб от пыли, загрязнений и ударов при хранении и транспортировке. Внутренние ребра обеспечивают плотную посадку и снижают рост давления; для некоторых артикулов доступен вариант с вентиляционными отверстиями для уравнивания давления.

Сертификаты / Стандарты / Документация

• Чертежи PDF: доступны (ссылка для скачивания на странице товара)
• UL94: не указано
• IP: не указано
• RoHS: Соответствует
• Единицы измерения: миллиметры
• Мультимедиа: рендер продукта и демонстрационное видео (MP4) доступны

Справочник артикулов (Артикул | d | H | BSP / GAS)
01500701060 | 4,00 | 22,00 | ·
01500701061 | 5,00 | 18,00 | ·
01500701062 | 6,00 | 18,00 | ·
01500701063 | 6,35 | 13,00 | ·
01500701064 | 7,00 | 18,60 | ·
01500701065 | 8,00 | 17,20 | ·
01500701066 | 9,60 | 14,00 | ·
01500701067 | 10,20 | 18,60 | 1/8 in
01500701068 | 11,00 | 19,00 | ·
01500701069 | 12,00 | 18,00 | ·
01500701070 | 12,70 | 19,00 | ·
01500701071 | 13,00 | 18,00 | ·
01500701072 | 13,70 | 18,00 | 1/4 in
01500701073 | 14,00 | 18,00 | ·
01500701074 | 15,00 | 19,00 | ·
01500701075 | 16,00 | 20,00 | ·
01500701076 | 17,20 | 20,00 | 3/8 in
01500701077 | 18,00 | 18,00 | ·
01500701078 | 19,00 | 20,00 | ·
01500701079 | 20,00 | 20,00 | ·
01500701080 | 21,30 | 20,00 | DN15 · 1/2 in
01500701081 | 22,00 | 21,00 | ·
01500701082 | 23,20 | 19,00 | ·
01500701083 | 24,00 | 18,00 | ·
01500701084 | 24,80 | 17,00 | ·
01500701085 | 25,00 | 80,00 | ·
01500701086 | 25,40 | 20,00 | ·
01500701087 | 26,00 | 18,00 | ·
01500701088 | 26,90 | 27,00 | DN20 · 3/4 in
01500600287 | 26,90 | 80,00 | ·
01500701089 | 28,00 | 22,00 | ·
01500701090 | 30,00 | 27,50 | ·
01500701091 | 31,80 | 27,00 | ·
01500701092 | 31,80 | 90,00 | ·
01500701093 | 33,70 | 23,00 | DN25 · 1 in
01500701094 | 35,00 | 27,00 | ·
01500701095 | 38,10 | 27,00 | ·
01500701096 | 38,10 | 90,00 | ·
01500701097 | 39,00 | 17,00 | ·
01500701098 | 40,00 | 27,00 | ·
01500701099 | 41,50 | 25,00 | ·
01500701100 | 42,40 | 32,00 | DN32 · 1 1/4 in

Технические характеристики

• Brand: ISC Plastic Parts
• Модель / серия: DCTU
• Применение: защитный колпачок для стальных труб и резьб BSP/GAS
• Стандарты: адаптовано к ISO (размеры в миллиметрах)
• Внутреннее исполнение: внутренняя ребристая поверхность для надежной посадки и снижения роста давления
• Опции: некоторые артикула с вентиляционными отверстиями
• RoHS: Соответствует
• Материалы: разработано для использования со стальными трубами (материал колпачка не указан)
• Размеры: указаны в таблице выше (d и H в мм)
• Документация: 2D-чертежи (PDF) и видео продукта (MP4) доступны
