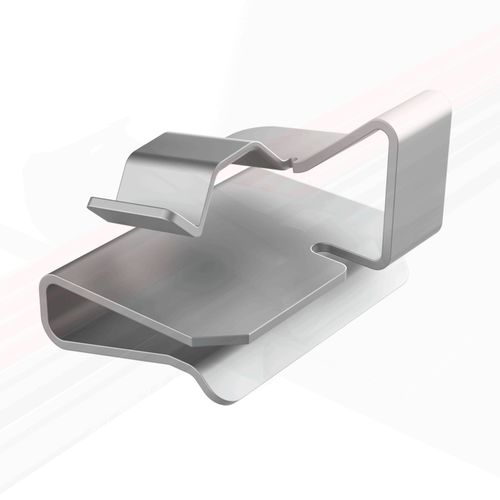

Крепежный хомут из нержавеющей стали SFJ

с зажимомкоррозионностойкийдля фотогальванического оборудования

Обзор продукта
Угловой зажим SFJ 90° для кромки панели предназначен для фиксации и направления кабелей, расположенных перпендикулярно рамке фотоэлектрического модуля, позволяя прокладывать проводники к соседнему модулю через короткую сторону рамки. Такая компоновка обеспечивает более аккуратную, безопасную и эффективную прокладку кабелей в солнечных установках.

Материалы и конструкция

• Изготавливается из нержавеющей стали AISI 304 или термообработанной AISI 410 в зависимости от версии.
• Обеспечивает высокую механическую прочность и коррозионную стойкость для требовательных условий.
• Закруглённые кромки для защиты изоляции кабеля.
• Некоторые артикула содержат короткую фиксирующую язычок для очень узких кромок рамки (10 мм).
• Установка ручным нажатием; фиксирующий язычок обеспечивает надёжное крепление; для снятия или перемещения требуется отвёртка.

Доступные конфигурации

• Версия на 1 кабель: AISI 304, для одного проводника; сертифицирована c-UL-us и соответствует DFARS.
• Версия на 2 кабеля: AISI 304, для двух однородных проводников; артикула 02012000316 включает короткий фиксирующий язычок. Сертификации c-UL-us и DFARS применимы к указанным моделям.
• Версия на 4 кабеля: термообработанная AISI 410, для четырёх проводников, фиксируемых перпендикулярно рамке. Сертифицирована c-UL-us и соответствует DFARS.

Сертификации и соответствие

• Сертификация c-UL-us доступна для указанных моделей.
• Соответствие DFARS для указанных моделей.
• RoHS: соответствует.
• UL94: не применимо / не указано.
• IP: не указано.

Таблица ссылок
Reference | Cable range (d) | No. of cables | Panel thickness | C | B | H
02012000315 | 5,10 to 8,30 | 1 | 1,40 to 3,20 | 19,80 | 16,50 | 9,90
02012000316 | 5,10 to 8,40 | 2 | 0,80 to 2,50 | 25,10 | 12,70 | 9,90
02012000317 | 5,10 to 8,30 | 2 | 0,80 to 3,20 | 24,90 | 16,50 | 9,90
02012000318 | 5,10 to 7,60 | 4 | 1,40 to 3,20 | 39,90 | 21,00 | 9,10

Дополнительная информация
Размеры указаны в: миллиметрах. Доступно видео, демонстрирующее использование продукта.

Технические характеристики

• Модель: SFJ
• Материалы: AISI 304 или термообработанная AISI 410 нержавеющая сталь (в зависимости от версии)
• Доступная толщина: 0,508 мм или 0,635 мм в зависимости от артикула
• Диапазон рабочих температур: -40 °C до +300 °C
• Сертифицированный минимальный срок службы: 20 лет
• Установка: ручное нажатие; фиксирующий язычок обеспечивает надёжное крепление; для снятия/перемещения требуется отвёртка
• Защита изоляции кабеля: закруглённые кромки
• Особенности: некоторые артикула включают короткую язычок для очень узких кромок рамки (10 мм)
• Сертификации: c-UL-us (для указанных моделей), DFARS (для указанных моделей), RoHS соответствует
• Единицы / измерения: миллиметры
