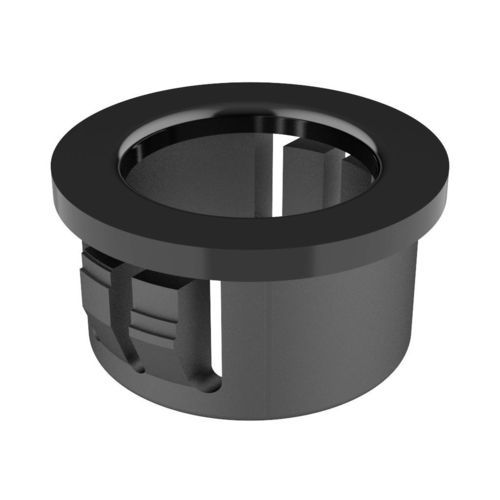

Изоляционная втулка MP

с разъемным соединениемиз полиамиданейлоновая

Описание
Изолирующие втулки MP преобразуют грубые, острые или неровные отверстия в панелях в гладкие, изолированные выходы для защиты кабелей, труб, шлангов, тросов и магистралей. Предназначены для промышленных задач по изоляции и механической защите.

Функция и варианты
Эти вставки защёлкиваются при помощи гибких фиксирующих язычков, которые входят в отверстие под давлением кончиков пальцев и подстраиваются под максимальную толщину панели до закрепления. Доступны две версии:

• Тип 1: двойной язычок с каждой стороны
• Тип 2: один язычок с каждой стороны

Характеристики и размеры
Сопротивление вырыву (семейство): 15,8 кг. Выпускаются в размере для отверстий диаметром от 4,7 мм до 152,4 мм. Полная таблица соответствия артикул‑размер представлена в технической документации.

Материал и отделка
Материал: нейлон (PA66). Стандартные цвета: черный / белый. Другие цвета возможны при минимальном объеме заказа (коммерческие условия не указаны здесь).

Соответствие и стандарты
Некоторые артикула соответствуют требованиям UL и, при необходимости, сертифицированы CSA. Класс горючести UL94 для семейства: V2. Соответствие RoHS. Степень защиты IP: для семейства не указана.

Чертежи, документы и медиа
Доступен PDF с 2D-чертежами. Демо‑видео по семейству MP доступно. Размеры указаны в миллиметрах.

Таблица ссылок (выборка / таблица размеров)
Артикул ; Отверстие (A) ; Макс. толщина панели (G) ; C ; B ; L ; H ; Тип
02010000001 ; 4,70 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,20 ; 2
00101000001 ; 4,80 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,60 ; 2
02010000002 ; 5,50 ; 1,60 ; 3,20 ; 7,10 ; 6,00 ; 1,60 ; 2
02010000003 ; 6,40 ; 1,00 ; 3,20 ; 7,90 ; 7,90 ; 1,60 ; 2
02010000004 ; 6,40 ; 1,60 ; 3,60 ; 7,90 ; 7,90 ; 1,60 ; 2

Характеристики / технические спецификации

• Семейство / Модель: MP
• Функция: изолирующая втулка для защиты и изоляции грубых отверстий в панелях
• Материал: нейлон (PA66)
• Цвета: черный, белый (другие цвета по запросу)
• Монтаж: защёлкивание с гибкими фиксирующими язычками
• Версии: Тип 1 (двойной язычок), Тип 2 (одинарный язычок)
• Сопротивление вырыву (семейство): 15,8 кг
• Диапазон диаметров отверстий: 4,7 мм – 152,4 мм
• UL94: V2 (семейство)
• Сертификация: некоторые артикула UL и CSA
• RoHS: соответствует
• Единицы измерения: миллиметры
• Документация: 2D-чертежи (PDF) и видео продукта доступны
